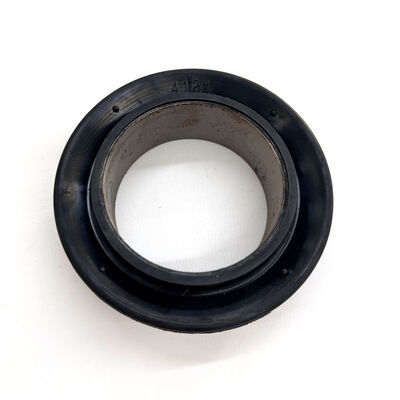

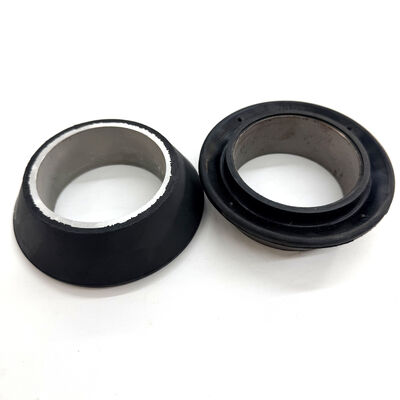

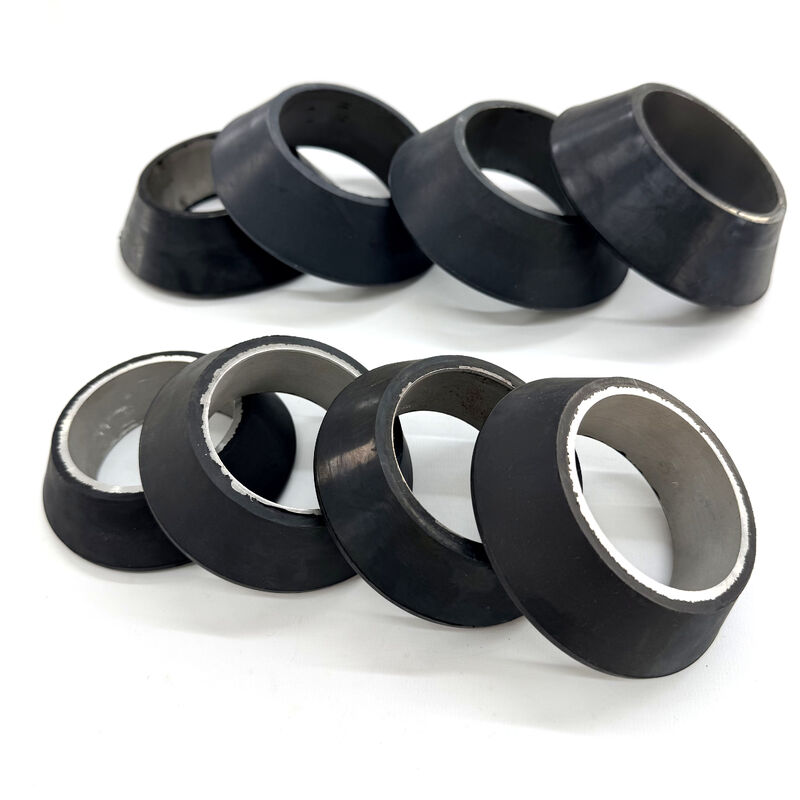

4.5 inch V-stijl Swab Cup met staalversterkt insert voor hoge druk goed onderhoud

Productintroductie

De 4,5 inch V Style Swab Cup is een veelzijdig en zeer flexibel hulpmiddel dat is ontworpen voor vloeistofrecuperatie met lichte tot middelzware belasting in behuizingen en buizen met grote diameter. De V-stijl cup staat bekend om zijn vloeistofaangedreven ontwerp en heeft een responsieve afdichtingslip die uitzet onder minimale hydrostatische druk. Dit model is speciaal ontworpen voor putten die zand, slib of andere zwevende vaste stoffen bevatten, omdat het flexibele profiel effectief puin kan omzeilen tijdens de run, terwijl een consistente afdichting tijdens het liften behouden blijft. Het geïntegreerde, met staal versterkte inzetstuk biedt de noodzakelijke basisstabiliteit die nodig is voor diameters van 4,5 inch zonder de flexibiliteit van de lip in gevaar te brengen.

Technische specificaties

Nominale maat: 4,5 inch
Kopstijl:V-type (lichte tot gemiddelde belasting)
Activeringstype:Vloeistofaangedreven flexibele lip
Versterking:Met staal versterkt basisinzetstuk
Materiaal:Premium slijtvast nitril (NBR)
Geschiktheid voor vloeistofbelasting:Licht tot gemiddeld

Belangrijkste kenmerken en technische voordelen

1. Superieure zand- en puintolerantie: De dunne, flexibele lip van de V-stijl cup is uitzonderlijk effectief in met zand beladen vloeistoffen. Hierdoor kan de beker langs deeltjes en kalkaanslag navigeren die stijvere, zwaarder belaste bekers kunnen beschadigen.

2. Door vloeistof aangedreven afdichting: De V-vormige geometrie zorgt ervoor dat de afdichtingslip door het gewicht van de vloeistofkolom tegen de wand van de behuizing wordt gedrukt. Dit ontwerp zorgt voor een positieve afdichting, zelfs bij lagere vloeistofniveaus of lichtere belastingen.

3. Stalen inzetstuk voor stabiliteit van de basis: In het formaat van 4,5 inch is het stalen inzetstuk van cruciaal belang voor het behouden van de structurele integriteit van de kombasis op de doorn, waardoor extrusie wordt voorkomen terwijl de bovenlip zeer flexibel blijft.

4. Gemakkelijk afdalen: Dankzij het flexibele profiel ondervindt de V-type cup minder weerstand tijdens de afdaling, waardoor snellere reistijden bij putonderhoudswerkzaamheden mogelijk zijn.

Alle Beschikbare soorten Wattenstaafjes

TA-stijl: TA is een wattenstaafje met gemiddelde belasting, gebouwd rond een stalen of aluminium bus voor gebruik in de meeste maten buizen of boorpijpen. Onder belasting wordt het samengedrukt tot een massieve rubberen massa voor maximaal hefvermogen en minimale slijtage. Deze cups zijn vervaardigd uit een nieuw ontwikkelde rubbercompound en bieden onze klanten een Noord-Amerikaans product van hoge kwaliteit. Onze speciale Frac Fluid-compound is ontwikkeld voor ultieme duurzaamheid en prestaties. Deze Frac Swab Cups zijn ontworpen om te presteren onder de zwaarste omstandigheden.

MV-stijl: Shanghai Qinuo biedt de populaire Guiberson* profiel MV Swab Cup in zowel nitril- als frac-vloeistofrubbercompound. De cup heeft een aluminium of stalen bus met meerdere opstaande lippen waardoor hij door krappe plekken kan gaan en de hoeveelheid belasting kan regelen. Het is zeer efficiënt in vloeistof met zwevend zand.

V-stijl: Shanghai Qinuo draagt ​​de V-serie wattenstaafje in een lichte en robuuste, geheel rubberen beker die geschikt is voor gebruik in vloeistoffen met hoge concentraties zwevend zand. De naar boven gerichte lippen gaan gemakkelijk door krappe plekken en kunnen worden omgedraaid om overmatige ladingen te dumpen. Het aantal gebruikte kopjes is afhankelijk van de omstandigheden.

Waarom samenwerken met ons engineeringteam?

ISO 9001:2015 kwaliteitsnormen: Onze faciliteit werkt onder een strikt kwaliteitsmanagementsysteem, waardoor herhaalbaarheid bij productieruns met grote volumes wordt gegarandeerd.
Eigen gereedschap en ontwerp: onze ingenieurs helpen bij Design for Manufacturing (DFM) en helpen de onderdeelgeometrie te verfijnen om de kosten te verlagen en de prestaties te verbeteren.

Veelgestelde vragen

Vraag: Waarom zou ik een V-type cup kiezen boven een RTL-type voor 4,5 inch behuizing?
Antwoord: Kies het V-type als u te maken heeft met lichte vloeistofbelasting of als de boorput zand en puin bevat. De RTL is een beker voor zware lasten met een stijve lip, terwijl het V-type is ontworpen voor flexibiliteit en vuiltolerantie.

Vraag: Wat is de rol van het stalen inzetstuk in deze light-load cup?
Antwoord: Het stalen inzetstuk vormt een stevige basis voor de bekerbasis. Bij grotere maten van 4,5 inch is deze versterking nodig om de cup onder hydrostatische druk op de doornschouder vast te houden.

Vraag: Is het NBR-materiaal bestand tegen ruwe olie?
Antwoord: Ja, de hoogwaardige nitrilverbinding (NBR) is speciaal ontwikkeld voor uitstekende weerstand tegen ruwe olie, diesel en de meeste koolwaterstoffen uit olievelden.
