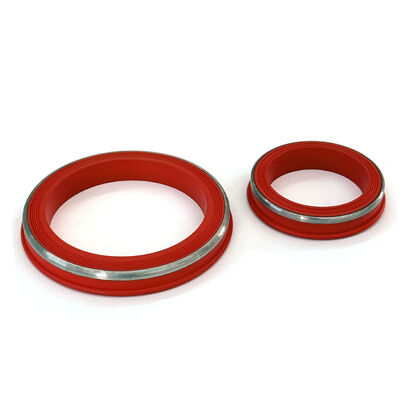

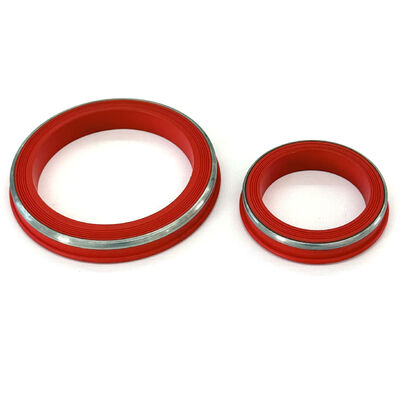

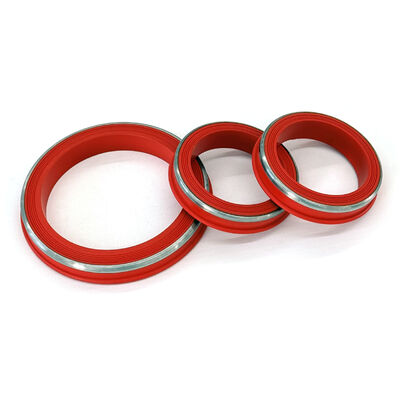

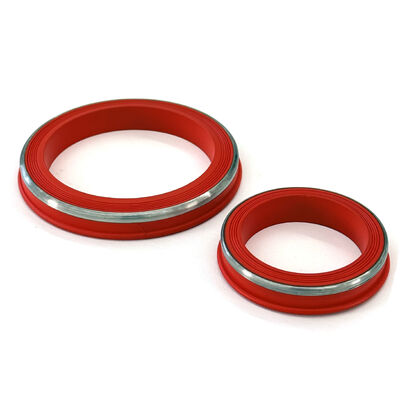

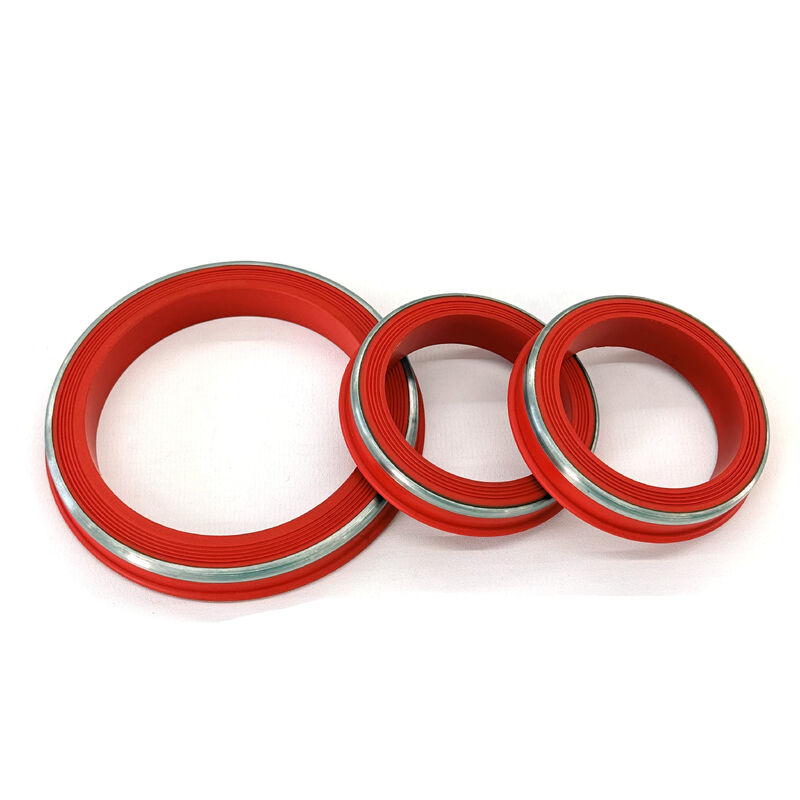

H2S-bestendige hamerunie-afdichtingen | FKM met roestvrijstalen back-upring | 15.000 PSI CWP

Overzicht

In het oliegebied waar veel op het spel staat, schieten standaard afdichtingsoplossingen vaak tekort als ze worden geconfronteerd met de dubbele uitdaging van extreme hitte en corrosieve gassen. Onze temperatuurbestendige FKM Lip Style Hammer Union-afdichtingen vertegenwoordigen het toppunt van afdichtingstechnologie voor HPHT- (High Pressure High Temperature) en Sour Service**-omgevingen.

Belangrijkste kenmerken en voordelen

---

• Extreme thermische stabiliteit: Speciaal samengesteld FKM (fluorelastomeer) behoudt zijn elastomere afdichtingskracht bij temperaturen tot 230°C (446°F), waar standaardafdichtingen smelten of falen.

• Drukbekrachtigd lipprofiel: Het "Lip Style"-ontwerp maakt gebruik van de interne lijndruk om de afdichtingslippen uit te spreiden tegen het verbindingsstuk, waardoor een strakkere afdichting wordt gegarandeerd naarmate de druk toeneemt.

• Totale H2S- en CO2-immuniteit: Deze FKM-verbinding is ontwikkeld voor zure toepassingen en is bestand tegen chemische afbraak, zwelling en barsten veroorzaakt door hoge concentraties waterstofsulfide en kooldioxide.

• Corrosiebestendige SS-versterking: De geïntegreerde roestvrijstalen back-upring is immuun voor sulfidespanningsscheuren (SSC) en biedt een stijve anti-extrusiebarrière die koperen ringen niet kunnen bieden in zure omgevingen.

• Zero-lekkende integriteit: Nauwkeurig gegoten om te voldoen aan de strengste Noord-Amerikaanse olieveldtoleranties, waardoor een 100% gasdichte verbinding wordt gegarandeerd voor hogedrukflowback en stimulatie

Technische specificaties

---

Prestatieparameters

---

•  Koude werkdruk (CWP): Geschat tot 15.000 PSI (voor Fig. 1502).

• Temperatuurbereik: -26°C tot +230°C (-15°F tot +446°F).

• Mediacompatibiliteit: H2S (zuur gas), CO2, ruwe olie, stoom, verzurende vloeistoffen (HCl/HF), aromatische koolwaterstoffen.

• Compressieset:** Uitstekende weerstand tegen permanente vervorming onder langdurige belasting.

• Extrusieweerstand: Maximale ondersteuning bij spelingsspleten tot 0,030 inch bij 15k PSI.

Veel voorkomende toepassingen

---

Onze FKM/SS-afdichtingen zijn de "gouden standaard" voor olieveldonderhoud waarbij hoge eisen worden gesteld: Zure gasproductie: kritische afdichting in putten met hoge H2S- en CO2-concentraties.

1. Bronstimulatie en verzuring: omgaan met agressieve chemicaliën en zuren die standaard nitrilafdichtingen aantasten.

2. Stoominjectie en geothermie: Betrouwbare prestaties bij EOR-operaties (Enhanced Oil Recovery) bij hoge temperaturen.

3. Breken onder hoge druk: de beste afdichting voor afvoerspruitstukken in 'ijzeren' vloten die in corrosieve bassins opereren.

4. HPHT-puttesten: het bieden van veiligheid en beveiliging tijdens de initiële flowback en het testen van diepe hogedrukputten.

Veelgestelde vragen

---

Vraag 1: Waarom heb ik "temperatuurbestendige" FKM nodig voor Fig 1502-verbindingen?
A: Bij 15.000 PSI kunnen de wrijving en vloeistofdynamiek in de stroomlijn aanzienlijke hitte genereren. Onze FKM-afdichtingen blijven veerkrachtig tot 446°F, waardoor de veiligheid wordt gegarandeerd tijdens fracken met hoge snelheid of stoomservice.

Vraag 2: Hoe verbetert het "Lip Style"-profiel de afdichting?
A: In tegenstelling tot platte afdichtingen die alleen afhankelijk zijn van compressie, wordt de Lip Style 'door druk geactiveerd'. Het gebruikt de vloeistofdruk om de randen van de afdichting tegen het metaal te drukken, waardoor een dynamischere en betrouwbaardere gasdichte barrière ontstaat.

Vraag 3: Is FKM compatibel met alle frackchemicaliën?
A: FKM is compatibel met de overgrote meerderheid van olieveldchemicaliën, inclusief zuren en aromatische koolwaterstoffen. Voor specifieke chemische compatibiliteitstabellen kunt u contact opnemen met ons technisch team.

Vraag 4: Wat is de houdbaarheid van deze afdichtingen?
A: Onze FKM-afdichtingen hebben een uitzonderlijke houdbaarheid van 20 jaar als ze op de juiste manier worden bewaard, vergeleken met slechts 5-10 jaar voor NBR. Dit maakt ze ideaal voor noodvoorraad en langetermijninventaris.
