FKM Hammer Union Afdichtingen met Roestvrijstalen Back-up Ring | Flowline Vervangingsselectie

Overzicht

Selectie van FKM Compound en Roestvrijstalen Ring

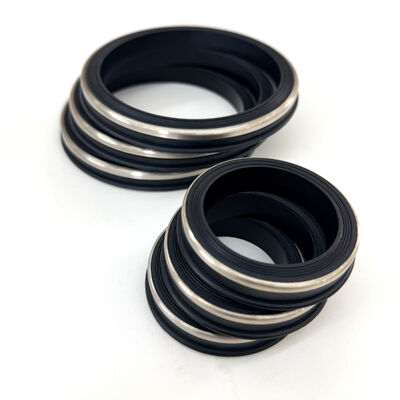

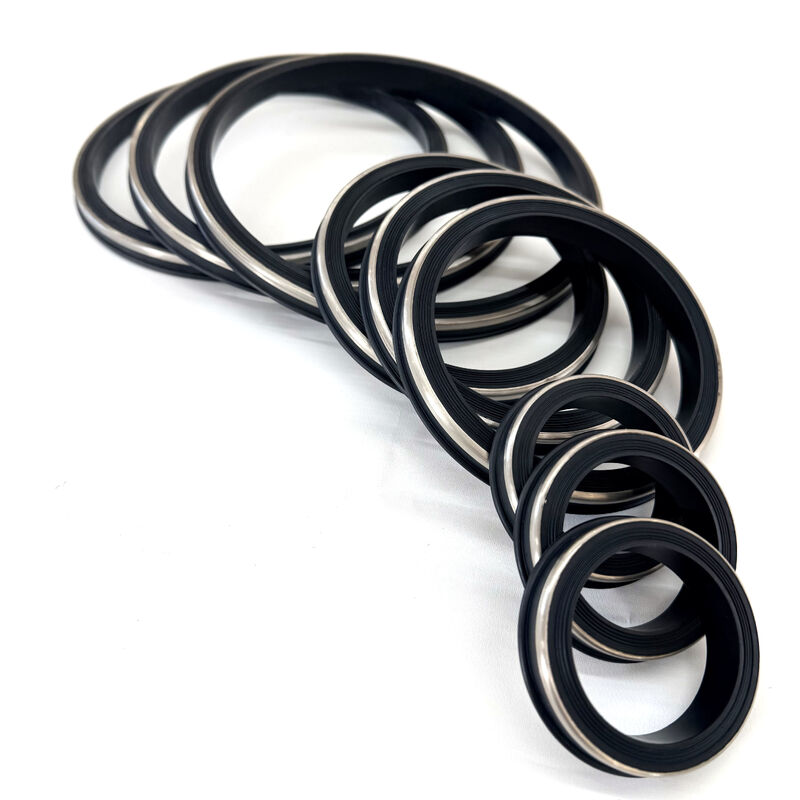

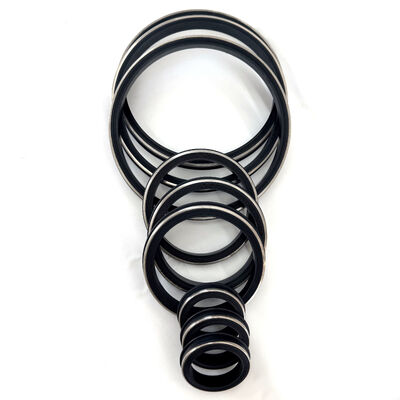

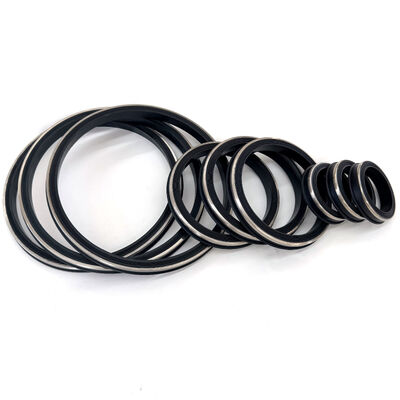

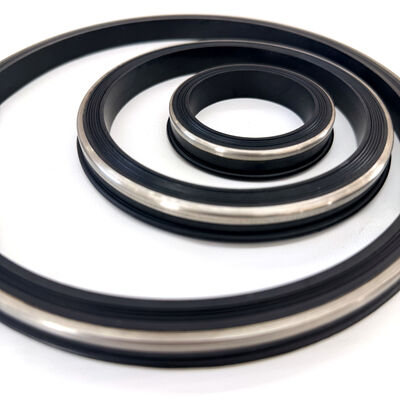

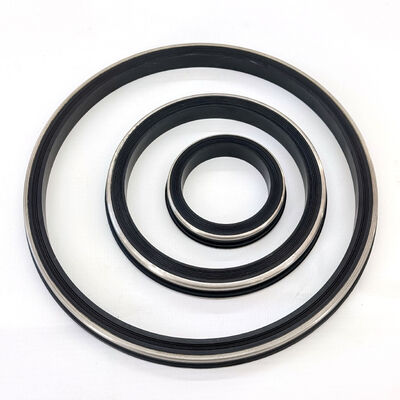

Deze FKM hammer union seals met roestvrijstalen back-up ringen worden aangeboden voor compatibele flowline vervangingsaanvragen. Controleer de nominale maat, union figuur, fabrikant, groefprofiel en de bestaande afdichtingsafmetingen voordat u bestelt. Het elastomeer zorgt voor het afdichtingsprofiel, terwijl de steunring helpt bij het beperken van extrusie in de bijpassende assemblage.

Voor aanvragen voor sour-service of hoge temperaturen, geef de gassamenstelling, H2S-blootstelling, druk, temperatuur en decompressiecondities op. FKM en roestvrijstalen namen alleen garanderen geen geschiktheid. De 15.000 PSI CWP-aanduiding verwijst naar de gevraagde union drukklasse; operationele limieten zijn afhankelijk van de complete assemblage en servicecondities.

Belangrijkste Kenmerken en Voordelen

---

• Sour-Service Beoordeling: Controleer het specifieke FKM compound en metaalkwaliteit tegen H2S-concentratie of partiële druk, vloeistofchemie, temperatuur en blootstellingsduur. Geef eventuele vereiste kwalificatie- of testcriteria aan.

• Roestvrijstalen Versterking: Controleer ringafmetingen en metaalkwaliteit tegen de union specificatie. Corrosiegeschiktheid is afhankelijk van het werkelijke medium en de omstandigheden; inspecteer de ring en zittingsoppervlakken tijdens onderhoud.

• Extrusieondersteuning: De back-up ring ondersteunt het rubber bij de speling van de assemblage. Controleer de groef, pasvorm en de beoordeelde apparatuurlimieten; het garandeert niet onafhankelijk bescherming tegen drukpieken of klappen.

• Temperatuurselectie: Controleer de continue en intermitterende temperatuurlimieten voor het geselecteerde compound, medium en de blootstellingsduur. Neem start-up en shutdown omstandigheden op in de aanvraag.

• Pasvorm Lip Profiel: Stem het afdichtingslip- en steunringprofiel af op de apparatuurgroef. Afdichtingsprestaties zijn ook afhankelijk van de oppervlakteconditie, installatie en de complete union assemblage.

Technische Specificaties

---

Prestatieparameters

---

•  Koude Werkdruk (CWP): Bevestig de complete union rating; 15K identificeert de gevraagde apparatuurklasse.

• Temperatuurbereik: Bevestig compound-specifieke limieten voor het werkelijke medium en duur.

• Media Compatibiliteit: Geef de exacte gas-, olie-, zuur- of stoomcondities op voor compound- en metaalbeoordeling.

• Compressieset: Specificeer de vereiste testmethode, temperatuur, duur en acceptatielimiet waar van toepassing.

• Extrusiespleet: Bevestig de werkelijke klokafmetingen en de pasvorm van de steunring tegen de apparatuurspecificatie.

•
•
•

Veelvoorkomende Toepassingen

---

Toepassingsaanvragen omvatten flowline onderhoud en geselecteerde sour-gas taken na compound-, metaal- en apparatuurbeoordeling.

1. Well Stimulation & Verzuring: Geef zuurtype, concentratie, additieven, temperatuur en blootstellingsduur aan.

2. Stoom- of Heetwateraanvragen: Bevestig de specifieke formulering en complete assemblage voor de werkelijke druk- en temperatuuromstandigheden.

3. Fracturing Manifolds: Identificeer union figuur, fabrikant, nominale maat, vloeistofadditieven en vaste stofgehalte.

4. Well Testing en Flowback: Volg de inspectie-, installatie- en druktestvereisten van de apparatuur voordat deze weer in gebruik wordt genomen.

FAQ

---

V1: Wanneer moet ik FKM met Roestvrij Staal kiezen boven NBR met Messing?
A: Vergelijk de werkelijke vloeistof-, gassamenstelling, temperatuur en apparatuurvereisten. Selecteer een gekwalificeerd compound en compatibele ringkwaliteit in plaats van een universele H2S- of temperatuurdrempel toe te passen.

V2: Werken deze afdichtingen met mijn bestaande Fig 1502 Hammer Unions?
A: Bevestig fabrikant, figuur, nominale maat, groetafmetingen en afdichtingsprofiel tegen het bestaande onderdeel. Een tekening of een verwijderd monster helpt bij het vaststellen van de pasvorm; het figuurnummer alleen bewijst geen uitwisselbaarheid.

V3: Wat is het voordeel van de Roestvrijstalen ring bij 15.000 PSI?
A: De ring ondersteunt het elastomeer tegen extrusie bij de bijpassende speling van de assemblage. De afmetingen en het materiaal moeten passen bij de union; de ring bepaalt niet onafhankelijk een drukclassificatie.

V4: Kunnen deze afdichtingen hoge concentraties Zoutzuur (HCl) aan?
A: Geef de zuurconcentratie, additieven, temperatuur en blootstellingsduur op. Compatibiliteit moet worden gecontroleerd voor de exacte FKM-formulering en metaalkwaliteit vóór gebruik.

V5: Wat is de aanbevolen houdbaarheid voor FKM-afdichtingen?
A: Opslagacceptatie is afhankelijk van het compound, de productiedatum, de verpakking en de toepasselijke opslagvereisten. Bescherm onderdelen tegen hitte, licht en vervorming, en inspecteer vóór installatie; er is geen universele houdbaarheid van 20 jaar gegarandeerd.
