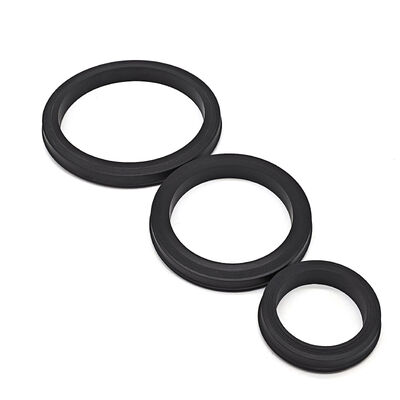

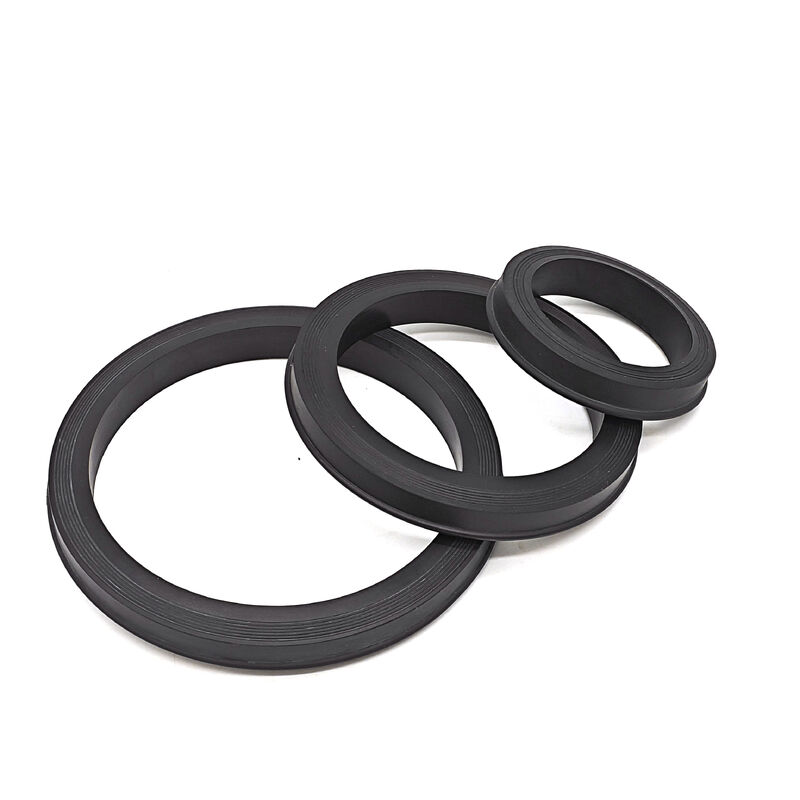

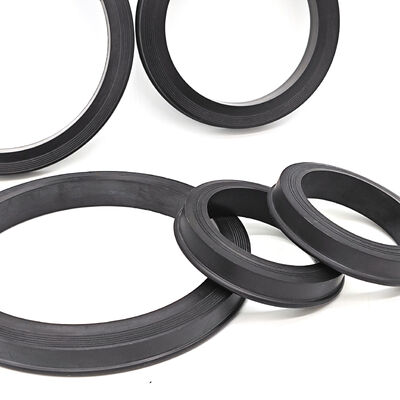

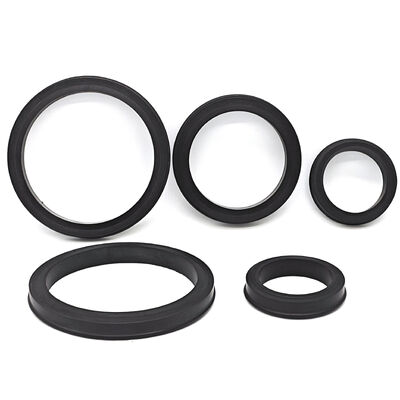

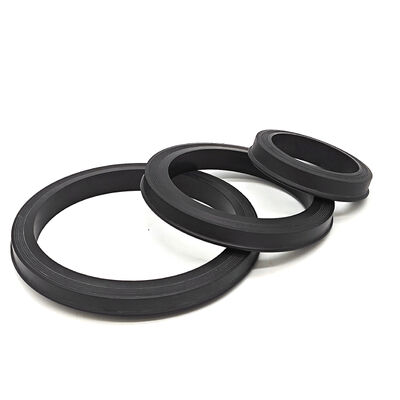

Hoogdrukhamer-slijmpjes voor het boren en het bedienen van putten met NBR-, HNBR-, FKM-, PTFE-materialen, compatibel met figuur 602, 1002, 1502

Hoogdrukhamer-slijmpjes voor het boren en het bedienen van putten met NBR-, HNBR-, FKM-, PTFE-materialen, compatibel met figuur 602, 1002, 1502

Productdetails:
Plaats van herkomst: Sjanghai, China
Merknaam: Royal Way/SHQN
Certificering: ISO 9001 certificate
Modelnummer: Fig. 1502
Document: Hammer Union Seal TDS.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 200 stuks
Prijs: USD$0.2/pc to $4/pc according to size and rubber material
Verpakking Details: 40*40*20 cm kartonnen verpakking
Levertijd: 7-15 dagen, afhankelijk van de hoeveelheid bestelling
Betalingscondities: T/T, Western Union, Paypal, overschrijving
Levering vermogen: 50000 stuks per week
Contact
Gedetailleerde productomschrijving
Compatibele figuurserie: Afb. 602, Afb. 1002, Afb. 1502, Afb. 2002 Nominale maat: 1", 2", 3", 4"
Materiaalsoort: NBR (Buna-N), HNBR, FKM, PTFE Hardheid / Durometer: 80 Kust A tot 90 Kust A
Werkdrukwaarde: Gebruik bevestigde classificaties en onderhoudslimieten voor de volledige verbindingsconstructie Bedrijfstemperatuurbereik: Bevestig de geselecteerde samengestelde limieten voor het werkelijke medium en de blootstellingsduur
De dienstmilieu: Specificeer de gas- en vloeistofomstandigheden; zure service vereist toepassingsspecifieke kwalifica Media -compatibiliteit: Controleer de exacte samenstelling op basis van de vloeistofidentiteit, concentratie en temperatuur
Ontwerptype afdichting: Lipafdichting, O-ringstijl Slijtvastheid: Uitstekend, hoog
MOQ: 200 stuks Levertijd: 7-15 DAGEN
Markeren:

6000 PSI tot 15000 PSI Hammer Union Seal

,

NBR HNBR FKM PTFE lipzegel

,

Fig 602 1002 1502 Hammer Union Lip Seal

Voor vervanging bij boringen en putonderhoud, identificeer de koppeling en de verwijderde afdichting voordat u het materiaal selecteert. Registreer de groefconditie, vloeistoftoevoegingen, drukcycli en eventuele waargenomen extrusie of slijtage. Vergelijk het profiel en de ondersteuningsconstructie met de apparatuurspecificatie voordat u het weer in gebruik neemt.

Hammer Union Afdichtingen voor Boor- en Putonderhoudstoepassingen



Productintroductie

Onze hoogwaardige Hammer Union Afdichtingen zijn speciaal ontworpen om de strenge eisen van wereldwijde boor- en putonderhoudswerkzaamheden te weerstaan. Deze afdichtingen, ook wel lipafdichtingen genoemd, bieden een kritieke hogedrukbarrière in hammer union-verbindingen, wat zorgt voor lekvrije prestaties tijdens vloeistoftransport. Ontworpen voor compatibiliteit met standaard industriële figuren, zijn onze afdichtingen de voorkeurskeuze voor servicebedrijven die betrouwbaarheid vereisen in manifolds, flowlines en hogedrukpompen.





Technische Specificaties

Functie Details
Compatibele Figuren Fig 602, Fig 1002, Fig 1502, Fig 2202, Fig 206
Beschikbare Maten 1", 2", 3", 4"
Werkdruk Gedetermineerd door de nominale waarde van de complete koppeling en de serviceomstandigheden
Ontwerptype Druk-geactiveerde Lipafdichting
Versterking Optionele Messing of Roestvrijstalen Anti-Extrusieringen
Hardheid Bevestig hardheid en tolerantie voor de gespecificeerde compound en constructie





Materiaalkeuze & Prestatievergelijking

Het kiezen van de juiste elastomer is essentieel voor de veiligheid en efficiëntie van putonderhoudstoepassingen. Wij bieden gespecialiseerde materialen die geschikt zijn voor diverse omstandigheden onder en boven de grond:

  • NBR (Nitril / Buna-N):

    • Toepassing: Standaard boormodder, watertransport en algemene oliedienst.

    • Temperatuurbereik: Bevestig de limieten van de geselecteerde compound voor het werkelijke medium en de duur.

    • Voordelen: Zeer kosteneffectief met uitstekende slijtvastheid.

    •
    •
    •
    •
    •
    •
    •
  • HNBR (Gehydrogeneerd Nitril):

    • Toepassing: Aanvragen voor ruwe olie of gas vereisen werkelijke vloeistofomstandigheden; gebruik van H2S vereist nauwkeurige compoundkwalificatie.

    • Temperatuurbereik: Bevestig de limieten van de geselecteerde compound voor het werkelijke medium en de duur.

    • Voordelen: Superieure mechanische sterkte en hoge temperatuurbestendigheid vergeleken met standaard NBR.

    •
    •
    •
    •
    •
    •
    •
  • FKM (Fluorocarbon ):

    • Toepassing: Hoge temperatuur putonderhoud en agressieve chemische processen.

    • Temperatuurbereik: Bevestig de limieten van de geselecteerde compound voor het werkelijke medium en de duur.

    • Voordelen: Beoordeel de specifieke FKM-formulering voor zuuridentiteit, concentratie, aromatisch gehalte, temperatuur en blootstellingsduur.

    •
    •
    •
    •
    •
    •
    •
  • PTFE :

    • Toepassing: Extreme chemische blootstelling en gespecialiseerde backup ring ontwerpen.

    • Voordelen: Bevestig PTFE-kwaliteit, werkelijke chemische omstandigheden, constructie en kruipvereisten.

    •
    •
    •
    •
    •
    •
    •
  •
  •
  •
  •
  •
  •
  •



Drukklassen per Verbindingsfiguur

De onderstaande figuren identificeren aanvragen per apparatuurklasse. Bevestig de nominale waarde van de complete assemblage, temperatuurlimieten en vervangings tekening; afdichtingsafmetingen alleen bepalen niet de drukcapaciteit:

  • Fig 602 Afdichtingen: Ontworpen voor drukken tot 6.000 PSI.

  • Fig 1002 Afdichtingen: Ontworpen voor drukken tot 10.000 PSI.

  • Fig 1502Afdichtingen: Zwaar uitgevoerde constructie voor hogedrukdienst tot 15.000 PSI.

  •
  •
  •
  •
  •
  •
  •





Belangrijkste Kenmerken & Voordelen

  • Druk-geactiveerd Ontwerp: De geometrie van de lipafdichting maakt gebruik van de interne lijn druk om de afdichtingskracht tegen de wand van de koppeling te verhogen.

  • Anti-Extrusie Versterking: Voor hogedrukvarianten (Fig 1502) bieden we afdichtingen met geïntegreerde metalen ringen om te voorkomen dat het rubber "wegspoelt" onder extreme stroming.

  • Universele Compatibiliteit: Bevestig de fabrikant van de koppeling, het figuur, de nominale maat en het werkelijke groefprofiel. Universele uitwisselbaarheid is niet geïmpliceerd.

  • Slijtage- en Erosiebestendigheid: Speciaal geformuleerd om de erosieve aard van zandhoudende frackingvloeistoffen en boormodder te weerstaan.

  •
  •
  •
  •
  •
  •
  •





Toepassingsgebied

Onze hammer union afdichtingen zijn essentieel voor een breed scala aan Boor- en Putonderhoudsactiviteiten:

  • Hydraulische Fracturering: Hogedrukpompen en vloeistofmanifolds.

  • Cementeren & Verzuren: Veilige verbindingen voor stimulatiechemicaliën en cement slurries.

  • Putafwerking: Flowline verbindingen en tijdelijke leidingsystemen.

  • Boorwerkzaamheden: Zuig- en persleidingen voor modderpompen en standpipes.

  • Flowback Diensten: Veilige opsluiting van vloeistoffen tijdens het reinigen van de put.

  •
  •
  •
  •
  •
  •
  •





Kwaliteitsborging & Bestelling

Overeenkomen van kritieke afmetingen, compound, hardheid, inspectiebemonstering en documentatie voor elke bestelling. Geef het profiel van de verwijderde afdichting of de tekeningrevisie op en identificeer eventuele messing of roestvrijstalen steunring afzonderlijk.

Bij het bestellen, specificeer alstublieft:

  1. Verbindingsfiguurnummer (bijv. Fig 1502)

  2. Nominale Pijpmaat (bijv. 3 Inch)

  3. Materiaaleis (NBR, HNBR, of FKM)

  4. Ring Optie (Geen, Messing, of Roestvrij Staal)

  5.
  6.
  7.
  8.
  9.
  10.
  11.
