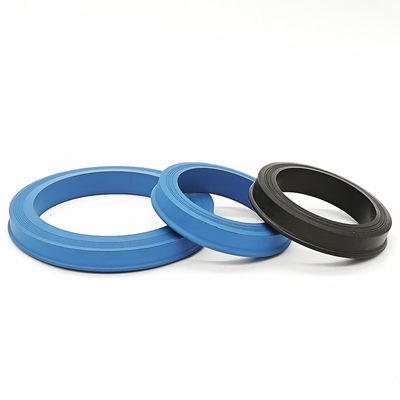

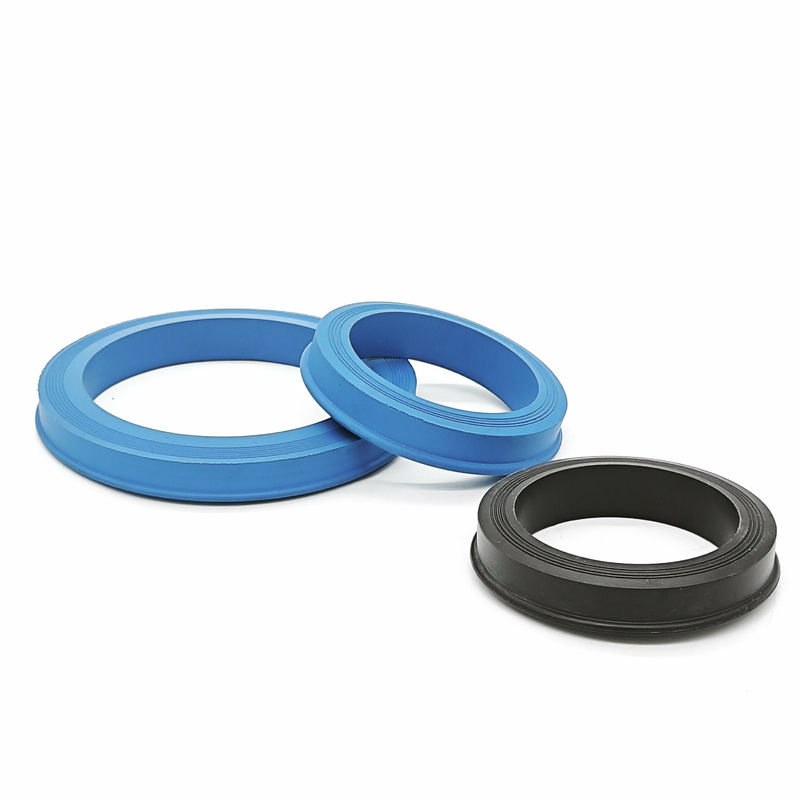

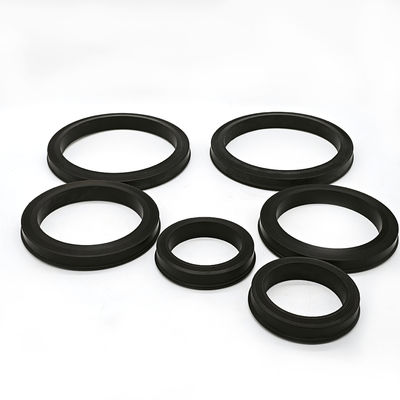

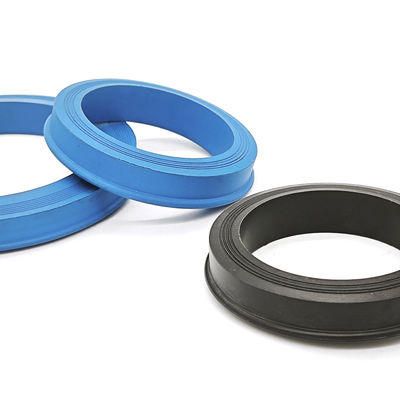

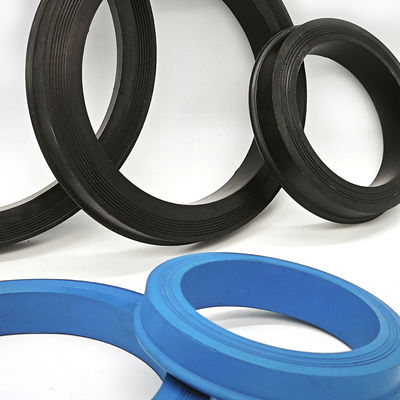

H2S-bestendige FKM Hammer Union Lip Seal voor zuurgasservice met 15000 PSI

Productintroductie

De H2S-bestendige FKM Hammer Union Seals zijn hoogwaardige afdichtingsoplossingen die speciaal zijn ontworpen voor de strenge eisen van zwavelgasomstandigheden en agressieve olieveld-omgevingen. Hammer unions zijn cruciaal voor het verbinden van flowline-ijzer en manifolds, en de integriteit van deze verbindingen is volledig afhankelijk van de afdichting. Onze FKM lipafdichtingen zijn ontworpen om een lekvrije barrière te bieden in hogedruksystemen, met name waar waterstofsulfide (H2S) en corrosieve chemicaliën aanwezig zijn. Deze afdichtingen zijn precisie-gegoten om te passen op standaard figuren in de industrie, waaronder 602, 1002 en 1502, wat zorgt voor veiligheid en betrouwbaarheid tijdens boor-, fractuur- en putstimulatieoperaties.

Product Specificatie

Productnaam: Hammer Union Lip Seal

Compatibele figuren: Fig 602, Fig 1002, Fig 1502

Afdichtingsprofiel: Druk-geactiveerd lipontwerp

Hardheid: 80 tot 95 Shore A

Materiaalgradatie: FKM (Fluorocarbon)

Beschikbare maten: 1 inch, 2 inch, 3 inch, 4 inch

Compatibiliteit: Standaard flowline-ijzer en hammer union-subs

Werkdruk- en temperatuurbereik

Maximale werkdruk: Tot 15.000 PSI (gebaseerd op Figure 1502-verbindingen)

FKM-temperatuurbereik: -20C tot 200C (-4F tot 392F)

HNBR-temperatuurbereik: -40C tot 160C (-40F tot 320F)

NBR-temperatuurbereik: -30C tot 120C (-22F tot 248F)

Materiaalkenmerken

Wij bieden deze afdichtingen in gespecialiseerde elastomeergradaties om aan uw specifieke boorgatcondities te voldoen:

FKM (Fluorocarbon): Dit is het toonaangevende materiaal voor zwavelgasdienst. Het biedt uitzonderlijke weerstand tegen H2S, ruwe olie en vele agressieve chemicaliën. FKM blijft stabiel bij extreme temperaturen waar andere rubbers zouden falen, en biedt superieure langdurige afdichtingsprestaties in chemisch vijandige omgevingen.

NBR (Nitrile Butadiene Rubber): Voornamelijk gebruikt voor standaard olie- en waterapplicaties. Het is kosteneffectief en biedt goede slijtvastheid, maar is niet geschikt voor hoge temperaturen of zwavelgasomstandigheden.

HNBR (Hydrogenated Nitrile Butadiene Rubber): Een steviger alternatief voor standaard Nitrile. Het biedt verbeterde hittebestendigheid en mechanische sterkte. Hoewel het matige H2S-concentraties aankan, wordt het vaak gekozen vanwege de superieure weerstand tegen slijtage en extrusie onder hoge druk.

Materiaalvergelijking: FKM vs. NBR vs. HNBR

Bulkproductie

Gerelateerde producten

Andere producten

Bedrijfsprofiel

Shanghai Qinuo Industry Co., Ltd, opgericht in 2013 binnen de Shanghai Free Trade Zone, is een baanbrekend hightechbedrijf dat gespecialiseerd is in de integratie van onderzoek en ontwikkeling, productie en verkoop. Met de ethiek van "Kwaliteit voor Overleving, Innovatie voor Ontwikkeling", hebben we een uitstekende reputatie opgebouwd, zowel nationaal als internationaal, onder de gerespecteerde merknamen "Royal Way^®" en "SHQN^®".

Hoofdtechnologie:

1. Compressie-gieten Rubberonderdelen (NR/SILICONE/FKM/HNBR/ NBR....)

2. 3D-printen en CNC-bewerking voor het controleren van het ontwerp voordat de mal wordt gefabriceerd

---

---

OED/ODM-service

1. Aangepast logo: Logo afdrukken of aangepaste logo-sticker service
2. Aangepast ontwerp: Vertel ons uw idee, wij kunnen helpen het te realiseren.
3. Aangepaste producten: We kunnen precies kopiëren volgens tekeningen of originele monsters.
4. Aangepaste verpakking: Maak allerlei tassen, dozen, blisterverpakkingen etc.
5. One-stop service: Ontwerp/Produceren/Verzenden

---

FAQ

---

V1: Waarom is FKM vereist voor zwavelgasdienst?

A1: Zwavelgas bevat waterstofsulfide dat standaardrubber chemisch aantast, wat leidt tot verharding en barsten. FKM is chemisch inert voor H2S, waardoor de afdichting zijn elasticiteit en drukintegriteit behoudt, zelfs na langdurige blootstelling.



V2: Hoe werkt een druk-geactiveerde lipafdichting?

A2: Het lipontwerp is zo ontworpen dat wanneer de interne stromingsdruk toeneemt, de lip steviger tegen het metalen afdichtingsoppervlak van de union wordt gedrukt. Hierdoor wordt de afdichting strakker naarmate de druk stijgt.



V3: Kunnen deze afdichtingen worden gebruikt met Figure 1502-verbindingen?

A3: Ja, onze afdichtingen worden vervaardigd volgens industriestandaardafmetingen voor Figure 1502, die veel wordt gebruikt voor hogedruk 15.000 PSI-dienst. We raden FKM aan met een metalen steunring voor deze extreme omstandigheden.



V4: Zijn deze afdichtingen compatibel met verzuringsvloeistoffen?

A4: FKM-afdichtingen bieden uitstekende weerstand tegen veel zuren die worden gebruikt bij putstimulatie. Controleer echter voor extreem agressieve zuurmengsels altijd de concentratie en temperatuur met onze technische specificaties. V6: Hoe moet ik deze afdichtingen opslaan om veroudering te voorkomen? A6: Afdichtingen moeten worden opgeslagen in een koele, droge en donkere omgeving. Blootstelling aan direct zonlicht of ozon van elektromotoren kan ertoe leiden dat elastomeren voortijdig verouderen. Goede opslag garandeert een houdbaarheid van maximaal 15 tot 20 jaar voor FKM.
