HNBR Hammer Union Afdichtingen voor Gedefinieerde Gasblootstellingsomstandigheden
Hammer union afdichtingen worden gebruikt in de verbindingen tussen flexibele slangen of leidingen in de olieboorindustrie. De afdichting zorgt voor een kritische vloeistofdichte verbinding binnen de union hardware.
Hammer unions bestaan uit een schroefdraadeinde, een moereinde en een hamermoer die, wanneer aangedraaid, de montage afdichten met behulp van een elastomere afdichting. De afdichting is gelipd om te voorkomen dat deze eruit valt wanneer deze omgekeerd wordt.
Veelvoorkomende Hammer Union Types zijn Schroefdraad Hammer Unions (40, 50, en 602 tot 1502),Butt Weld Hammer Unions (602, 1502, en 2202),Schroefdraad & Butt Weld Hammer Unions (100 tot 400)
Wij bieden momenteel voornamelijk union afdichtingen die geschikt zijn voor FIG1502, FIG1002, FIG602, FIG 206, FIG607 stijlen. En andere types kunnen we aanpassen op basis van monsters of tekeningen
Over Union Seal, we kunnen bieden:
| TYPES |
KENMERK |
|
Union afdichting met messing ring
|
Een messing steunring ondersteunt het elastomeer in het bijpassende union ontwerp. Controleer de afmetingen van de ring en de messingkwaliteit ten opzichte van het originele onderdeel; compatibiliteit met zuren, logen en zoutoplossingen vereist beoordeling van de werkelijke legering en serviceomstandigheden.
|
|
Union afdichting met roestvrijstalen ring
|
Een roestvrijstalen steunoptie vereist de gespecificeerde legering, ringafmetingen en bindingsconfiguratie. Corrosiebestendigheid is afhankelijk van de legeringskwaliteit, vloeistofsamenstelling en temperatuur; identificeer blootstelling aan chloride, zuren en reinigingsmiddelen vóór selectie.
|
|

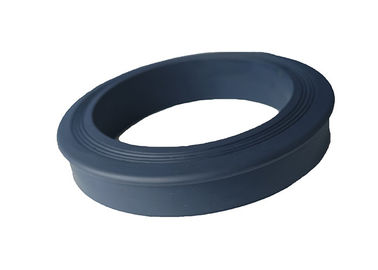

Rubberen union afdichting
|
Een niet-ondersteunde rubberen afdichting wordt alleen gebruikt waar het originele union ontwerp dit specificeert. Controleer de compound, lipvorm en geïnstalleerde compressie; temperatuurcapaciteit en extrusiebestendigheid zijn afhankelijk van de geselecteerde compound en de complete montage. Vervang backing en unbacked afdichtingen niet uitsluitend op basis van nominale boringmaat.
|

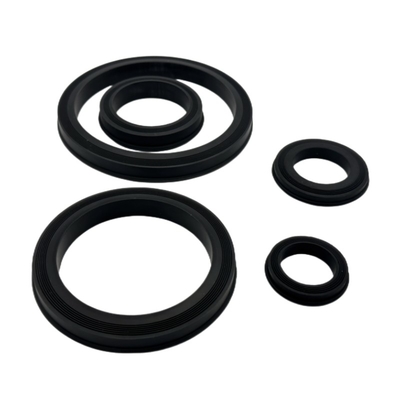

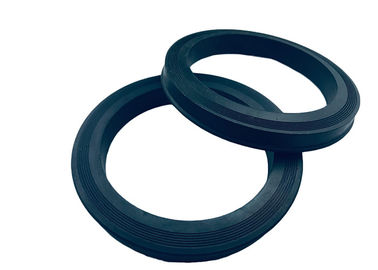

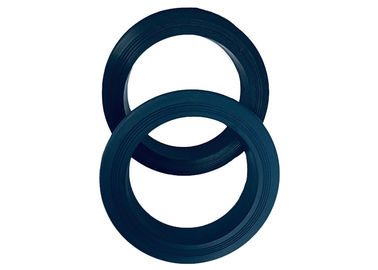

Gedetailleerde Foto's
HNBR Union Seal Aanvraag: Gassamenstelling en Decompressiecyclus
Deze HNBR hammer union afdichtingen gebruiken ook de HSN materiaalreferentie; bevestig de exacte compoundaanduiding bij bestelling. De modelreferenties zijn FIG 602, 1002 en 1502, met 2-inch, 3-inch en 4-inch nominale boringopties of tekening-gebaseerde aanpassing. Specificeer fabrikant, figuur, onderdeelnummer en afdichtingsafmetingen samen.
Voor vloeistoffen die gas bevatten, verstrek gassamenstelling, H2S- en CO2-concentratie, bedrijfsdruk en -temperatuur, blootstellingsduur en de verwachte decompressiecyclus. Kwalificatie moet van toepassing zijn op de exacte HNBR-formulering en hardheid. De naam van de materiaal familie alleen vestigt geen H2S-bestendigheid of weerstand tegen snelle gasdecompressie.
Voor een vervanging, controleer de lipvorm, binnen- en buitendiameters, hoogte en messing, roestvrijstalen of onondersteunde constructie ten opzichte van de originele onderdeeltekening. Inspecteer de steunring en de afdichtingsgroef, evenals het elastomeer. Een vervangende afdichting kan beschadigde union hardware niet herstellen of de rating van de complete montage veranderen.
Voeg vereiste inspectierapporten en compoundidentificatie toe aan de aanvraag, en houd vervangingsbatches traceerbaar op onderdeelreferentie. De bewaarde materiaalvergelijkingstabel is algemene begeleiding; de temperatuurbereiken zijn geen gecertificeerde limieten voor dit product. Bevestig de geleverde compoundgegevens en de operationele vereisten van de apparatuur vóór gebruik.
Materiaal Introductie
|
Materiaal
|
Temperatuurbereik
|
Selectieoverwegingen
|
|
Nitrile
|
-40ºC tot 120ºC
-40ºF tot 248ºF
|
1.Momenteel het meest gebruikte rubber in de afdichtingsindustrie
2.Uitzonderlijke balans van goede mechanische eigenschappen, slijtage-eigenschappen en chemische bestendigheid
3.Bestand tegen de meeste minerale oliën en vetten
|
|
HNBR
|
-40ºC tot 160ºC
-40ºF tot 320ºF
|
1.Chemische bestendigheid
2.Breder temperatuurbereik dan standaard nitrile
3.Hoogsterkte materiaal dat extrusie, slijtage en afbraak weerstaat
4.Geschiktheid voor water en stoom is afhankelijk van de compoundkwaliteit en blootstellingsomstandigheden
5.H2S-service vereist compound-specifieke kwalificatie voor de opgegeven concentratie, druk en temperatuur
6.Vaak gebruikt met aardolie en CO2
|
|
FKM
|
-26ºC tot 230ºC
-15ºF tot 446ºF
|
1.Uitstekende weerstand tegen hogere temperaturen, aardolie en benzine
2.Bevestig compatibiliteit met elke chemische stof of koelmiddel en de geselecteerde FKM-kwaliteit
3.Mechanische eigenschappen en compressieset zijn afhankelijk van de formulering en temperatuur
4.Ammoniakservice vereist specifieke compoundcompatibiliteitsbevestiging; ga niet uit van algemene FKM-geschiktheid
|
| PTFE |
Temperatuurlimieten zijn afhankelijk van de PTFE-kwaliteit en het complete afdichtingsontwerp
|
Brede chemische bestendigheid; bevestig de PTFE-kwaliteit, vloeistof en afdichtingsontwerp
|
| PU |
-54°C tot 105°C
-65°F tot 220°F
|
1.Thermoplastisch elastomeer met hogere treksterkte, taaiheid en slijtagebestendigheid
2.Geweldige combinatie van hardheid en elasticiteit
3.Lage-temperatuur flexibiliteit is afhankelijk van de PU-kwaliteit
4.Hydraulisch gebruik vereist een bijpassende PU-kwaliteit en afdichtingsontwerp; het vestigt geen drukclassificatie voor deze union afdichting
|
