FKM Hammer Union Afdichtringen: Compound- en Backingselectie
Hammer union afdichtingen zijn essentiële componenten die worden gebruikt in de verbindingen van flexibele slangen of leidingen in de olieboorindustrie. Deze afdichtingen zorgen voor een vloeistofdichte verbinding binnen de union hardware, wat cruciaal is voor het behoud van de systeemintegriteit en het voorkomen van lekkages.
Hammer unions bestaan uit drie hoofdonderdelen: een schroefdraadeind, een moereind en een hamernut. Wanneer de hamernut wordt aangedraaid, comprimeert deze de assemblage, waardoor een veilige afdichting ontstaat met behulp van een elastomeerafdichting. De afdichting is ontworpen met een lip om te voorkomen dat deze losraakt wanneer de union wordt omgekeerd.
Veelvoorkomende typen Hammer Unions zijn:
Schroefdraad Hammer Unions: Figuur-aanduidingen omvatten 40, 50, 602 en 1502; deze nummers zijn geen nominale boringmaten. Bevestig de fabrikant en de verbindings tekening.
Butt Weld Hammer Unions: Figuur-referenties omvatten 602, 1502 en 2202. Bevestig de butt-weld verbinding en de bijpassende afdichtingsconfiguratie.
Schroefdraad & Butt Weld Hammer Unions: Figuur-referenties omvatten 100 tot 400; bevestig de nominale boringmaat afzonderlijk en identificeer of de verbinding schroefdraad of butt-weld is.
Onze huidige productaanbiedingen omvatten voornamelijk union afdichtingen die compatibel zijn met FIG1502, FIG1002, FIG602, FIG206 en FIG607 stijlen. Daarnaast hebben we de mogelijkheid om afdichtingen voor andere typen aan te passen op basis van verstrekte monsters of gedetailleerde technische tekeningen.

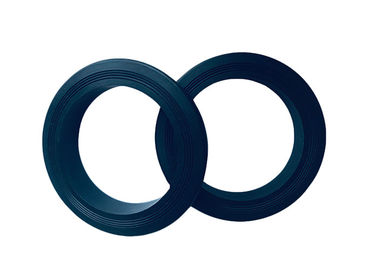

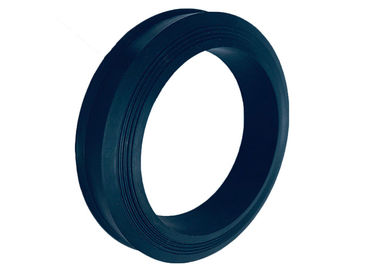

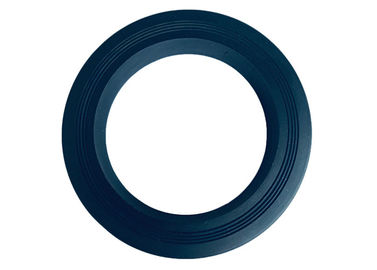

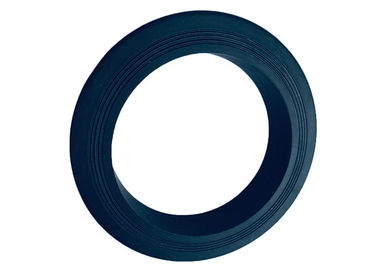

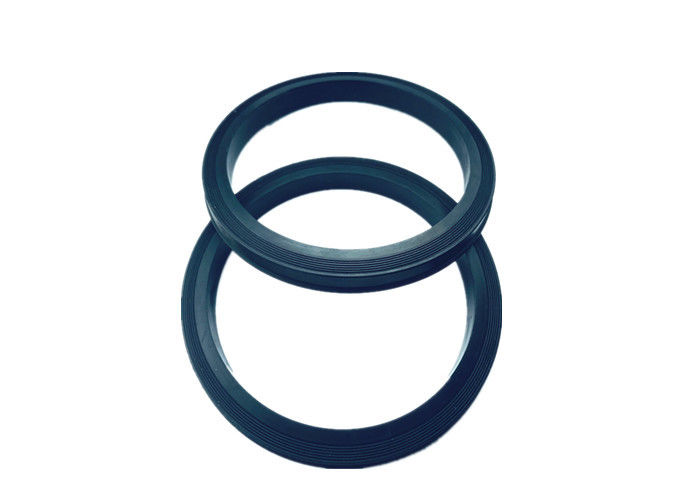

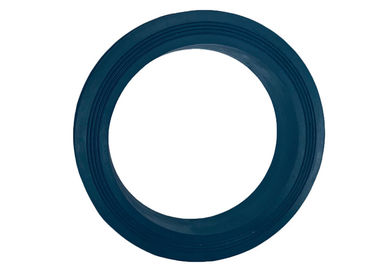

Gedetailleerde Foto's
Over Union Seal kunnen wij bieden:
Union seal met messing ring:Een messing backing ring ondersteunt het elastomeer in het bijpassende union ontwerp. Bevestig de ringafmetingen en de messingkwaliteit ten opzichte van het originele onderdeel; compatibiliteit met zuren, logen en zoutvloeistoffen vereist beoordeling van de werkelijke legering en serviceomstandigheden.
Union seal met roestvrijstalen ring:Een roestvrijstalen backing optie vereist de gespecificeerde legering, ringafmetingen en bonding configuratie. Corrosiebestendigheid is afhankelijk van de legeringskwaliteit, vloeistofsamenstelling en temperatuur; identificeer blootstelling aan chloride, zuur en reinigingsvloeistoffen vóór selectie.
Rubberen union seal:Een onondersteunde rubberen afdichting wordt alleen gebruikt waar het originele union ontwerp dit specificeert. Bevestig de compound, lip profiel en geïnstalleerde compressie; temperatuurcapaciteit en extrusiebestendigheid zijn afhankelijk van de geselecteerde compound en de complete assemblage. Vervang backing en onondersteunde afdichtingen niet uitsluitend op basis van nominale boringmaat.
FKM Union Seal Selectie voor Vloeistof en Temperatuur Belasting
Deze FKM union seal ringen dekken FIG 602, 1002 en 1502 verbindingsreferenties, met 2-inch, 3-inch en 4-inch nominale maten of tekening-gebaseerde aanpassing. Specificeer de union fabrikant, figuur, nominale boring, afdichtingsafmetingen en backing regeling samen. Een figuurnummer of nominale maat alleen bepaalt geen uitwisselbaarheid.
Voor een vervanging, verstrek de originele onderdeelreferentie en een tekening of onversleten monster dat de afdichtingslip en steunring toont. Specificeer de FKM compound, hardheid, proces- en reinigingsvloeistoffen, continue en piek temperatuur, en drukcycli. Voor H2S of gasdecompressie blootstelling, vraag om kwalificatie die van toepassing is op de exacte compound en belasting; een algemene FKM beschrijving is onvoldoende.
De volgende materiaal tabel is een selectieverwijzing die is overgenomen uit de bestaande productinformatie. De temperatuurbereiken zijn geen gecertificeerde bedrijfslimieten voor deze afdichting. Bevestig de geleverde compoundgegevens en de complete union assemblage rating vóór gebruik; geschiktheid voor stoom, koelmiddel en zure dienst vereist aparte beoordeling.
Materiaalinleiding
|
Materiaal
|
Temperatuurbereik
|
Selectieoverwegingen
|
|
Nitrile
|
-40ºC tot 120ºC
-40ºF tot 248ºF
|
1.Momenteel de meest gebruikte rubber in de afdichtingsindustrie
2.Uitzonderlijke balans van goede mechanische eigenschappen, slijtage-eigenschappen en chemische weerstand
3.Weerstand tegen de meeste minerale oliën en vetten
|
|
HNBR
|
-40ºC tot 160ºC
-40ºF tot 320ºF
|
1.Chemische weerstand
2.Breder temperatuurbereik dan standaard nitrile
3.Hoogsterkte materiaal dat extrusie, slijtage en afbraak weerstaat
4.Geschiktheid voor water en stoom is afhankelijk van de compoundkwaliteit en blootstellingsomstandigheden
5.H2S-dienst vereist compound-specifieke kwalificatie voor de vermelde concentratie, druk en temperatuur
6.Vaak gebruikt met aardolie en CO2
|
|
FKM
|
-26ºC tot 230ºC
-15ºF tot 446ºF
|
1.Uitstekende weerstand tegen hogere temperaturen, aardolie en benzine
2.Bevestig de compatibiliteit met elke chemische stof of koelmiddel en de geselecteerde FKM-kwaliteit
3.Mechanische eigenschappen en compressieset zijn afhankelijk van de formulering en temperatuur
4.Ammoniakdienst vereist specifieke compound compatibiliteitsbevestiging; ga niet uit van algemene FKM-geschiktheid
|
| PTFE |
Temperatuurlimieten zijn afhankelijk van de PTFE-kwaliteit en het complete afdichtingsontwerp
|
Brede chemische weerstand; bevestig de PTFE-kwaliteit, vloeistof en afdichtingsontwerp
|
| PU |
-54°C tot 105°C
-65°F tot 220°F
|
1.Thermoplastisch elastomeer met hogere treksterkte, taaiheid en slijtagebestendigheid
2.Geweldige combinatie van hardheid en elasticiteit
3.Lage-temperatuur flexibiliteit is afhankelijk van de PU-kwaliteit
4.Hydraulisch gebruik vereist een bijpassende PU-kwaliteit en afdichtingsontwerp; het stelt geen drukclassificatie vast voor deze union seal
|
