Afbeelding 602, 1002 en 1502 Hammer Union Seals — Bestellingen van materiaal en back-upringen
Productintroductie

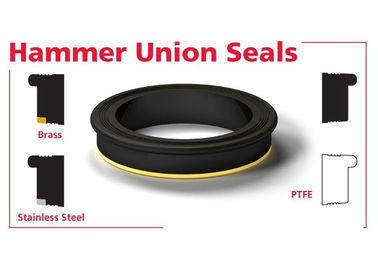

Hammer Union Seals worden gebruikt in de verbindingen tussen flexibele slangen of leidingen in de olieboorindustrie. De afdichting zorgt voor een kritische vloeistofdichte verbinding binnen de koppeling hardware.
Hammer Unions bestaan uit een schroefdraadeinde, een moereinde en een hamernut die bij het aandraaien de montage afdichten met behulp van een elastomeerafdichting. De afdichting is gelipd om te voorkomen dat deze eruit valt wanneer deze wordt omgekeerd.
Materiaalinleiding
NBR, HNBR en FKM zijn elastomeeralternatieven die per kwaliteit worden geselecteerd. PTFE is een thermoplast die een aparte beoordeling van het afdichtingsontwerp vereist. Keur voor elke aanvraag voor Figure 602, 1002 of 1502 de exacte compound en messing of roestvrijstalen ondersteuningsconstructie goed ten opzichte van de koppelingstekening.
| Materiaal |
Temperatuurbereik |
Voordeel |
Tekortkomingen |
| NBR (Nitrile, Buna-N) |
NBR continue en piek temperatuur per goedgekeurde kwaliteit
Bevestig werkelijke vloeistof- en temperatuurbelasting
|
1. Momenteel het meest gebruikte rubber in de afdichtingsindustrie
2. Uitzonderlijke balans van goede mechanische eigenschappen, slijtage-eigenschappen en chemische bestendigheid
3. Weerstand tegen de meeste minerale oliën en vetten
|
Niet gebruiken met glycol-gebaseerde remvloeistoffen en sterke zuren |
| HNBR |
HNBR temperatuur per geselecteerde compound
Vereist goedkeuring van vloeistof en apparatuur
|
1. Nitril-gebaseerde compound met verbeterde chemische bestendigheid
2. Breed temperatuurbereik
3. Hoogsterkte materiaal dat extrusie, slijtage en afslijting weerstaat
4. Geschiktheid voor water en stoom vereist beoordeling van compound en blootstelling
5.Geschiktheid voor zure dienst vereist compound-specifieke kwalificatie
6.Vaak gebruikt met aardolie en CO2
|
Niet gebruiken met gechloreerde koolwaterstoffen, polaire oplosmiddelen of sterke zuren |
| FKM (Fluorocarbon) |
FKM temperatuur per geselecteerde compound
Vereist goedkeuring van vloeistof en apparatuur
|
1. Uitstekende weerstand tegen hogere temperaturen, aardolie en benzine
2. Breed scala aan chemische bestendigheid
3. Grote weerstand tegen ozon, weer en veroudering
|
1. Slechte lage temperatuurkarakteristieken
2. Beoordeel H2S, amines, heet water en stoom ten opzichte van de exacte FKM compound
|
| PTFE |
PTFE temperatuur per kwaliteit en afdichtingsontwerp
Aparte beoordeling van thermoplastische constructie
|
1. Chemische bestendigheid, weerstand tegen diverse organische oplosmiddelen
2. Hoge afdichtingsprestaties
3. Anti-veroudering
4. Hoge temperatuurbestendigheid
|
|
Lijst van alle beschikbare Hammer Union Seals
1'' 1502, Buna/FKM/HSN
1-1/2'' 1502, Buna/FKM/HSN
2'' 607, Guiberson-stijl afdichtingsring
2'' 602/1002/1502, Buna/FKM/HSN (Messing/Roestvrij staal back-up)
3'' 602/1002/1502, Buna/FKM/HSN (Messing/Roestvrij staal back-up)
4'' 602/1002/1502, Buna/FKM/HSN (Messing/Roestvrij staal back-up)
2'' FIG 206, Buna/FKM/HSN (AS568-228)
3-inch Figure 206 seal; maatreferentie per goedgekeurde koppelingstekening
4-inch Figure 206 seal; maatreferentie per goedgekeurde koppelingstekening
Productdetails
Bedrijfsprofiel
Shanghai Qinuo Industry Co., Ltd werd opgericht in het jaar 2013 in de Shanghai Free Trade Zone, wij zijn een nieuwe en high-tech ondernemingdie R&D, productie en verkoop integreert. Sinds de oprichting, houden we ons aan het concept "Kwaliteit voor Overleven, Innovatie Strijdt voor Ontwikkeling", continue ontwikkeling en innovatie, we hebben een goede reputatie thuis en in het buitenland gewonnen, Qinuo heeft een merknnaam "SHQN".
Qinuo biedt professionele ontwerp- en productiediensten voor rubberproducten, voornamelijk gebruikt in de olie- en gasindustrie, auto's, huishoudelijke apparaten, machines, enz. We hebben een professioneel productie- en verkoopteam, "Hoge Kwaliteit, Hoge Professionaliteit, Hoge Efficiëntie" zijn de principes van handelen.
Onder Shanghai Qinuo hebben we twee volledig dochterondernemingen in Nantong City, slechts een uur rijden van Shanghai Pudong Airport of Shanghai Sea Port om de snelle levering te garanderen, we hebben meer dan 30 rubber vulkaniseermachines en relevante apparatuur, zodat Qinuo meer dan 20 soorten rubberringen of andere rubberproducten samen kan produceren om aan de eisen van onze klanten te voldoen, onze maandelijkse rubberverwerkingscapaciteit kan oplopen tot 40 ton (ongeveer 80.000 lbs) of meer. En Qinuo groeit nog steeds snel.
We hanteren een uitgebreid kwaliteitsmanagementsysteem gebaseerd op ISO9001, onze producten worden
voornamelijk geëxporteerd naar de Verenigde Staten, Canada, Groot-Brittannië, Duitsland, Australië meer dan 100 landen verspreid over de hele wereld. Qinuo wenst oprecht met u samen te werken.
Verpakking & Levering
Shanghai Qinuo Industry garandeert updates op elk moment van productie tot verzending, en we accepteren aangepaste verpakkingen. Als u specifieke eisen heeft, laat het ons dan weten wanneer u tijd heeft.
Gerelateerde Rubberonderdelen
Multi-Figure Seal Bestellingen: Houd Elke Koppeling en Back-up Materiaal op een Aparte Regel
Figure 602, 1002 en 1502 zijn aparte verbindingsreferenties. Gelijke nominale maat of vergelijkbaar uiterlijk betekent geen afdichtingsuitwisselbaarheid. Bevestig de fabrikant en de onderdeeltekening voor elk regelitem. Messing en roestvrijstalen back-upringen vereisen ook een aparte identificatie van kwaliteit en geometrie.
| Bestelitem |
Vereist detail |
| Verbindingslijn |
Koppeling fabrikant, figuur, nominale maat, afdichtingsonderdeelnummer en hoeveelheid. |
| Afdichtingsconstructie |
Alleen rubber of ondersteund profiel; goedgekeurde afmetingen en toleranties. |
| Back-up ring |
Messing of roestvrij staal kwaliteit, ringtekening en gebonden of aparte constructie. |
| Materiaal |
Geselecteerde NBR, HNBR, FKM of PTFE kwaliteit, werkelijke vloeistof en temperatuur. |
| Acceptatie en verpakking |
Inspecteren volgens goedgekeurde tekening en elke figuur, maat en kwaliteit apart labelen; volledige verbindingsclassificatie blijft apparatuurspecifiek. |
