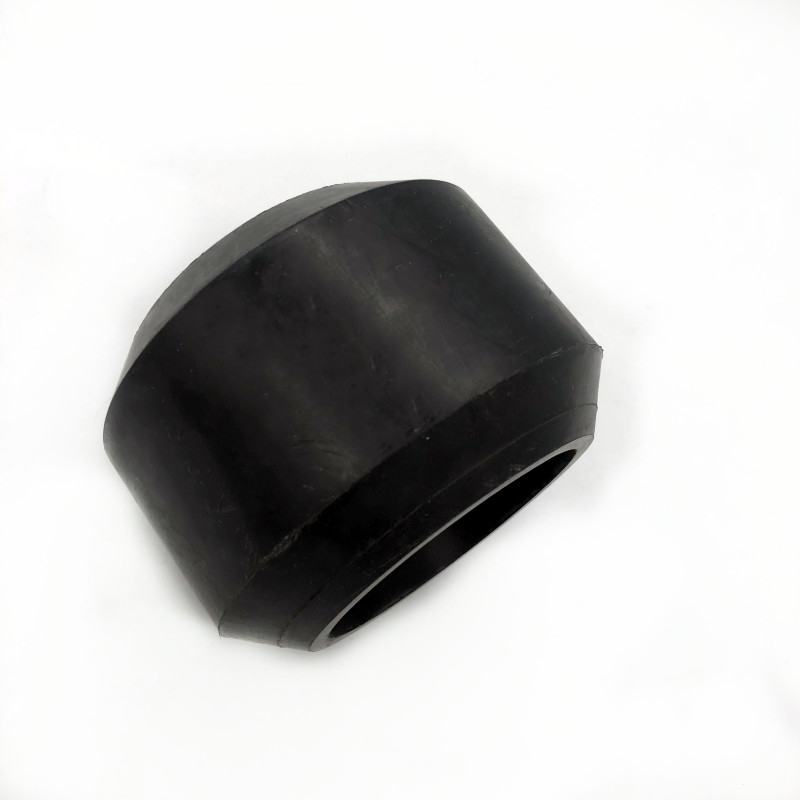

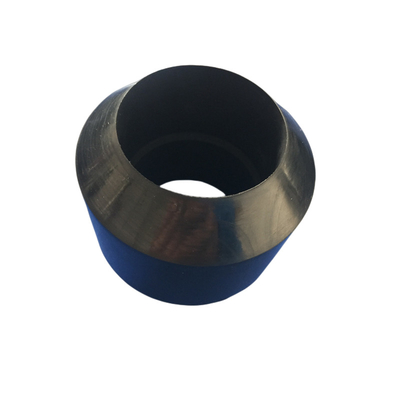

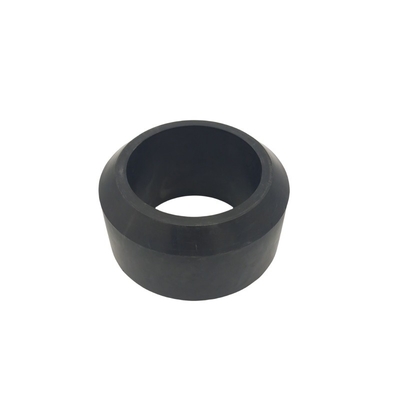

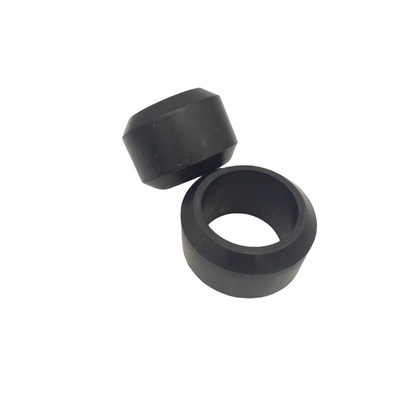

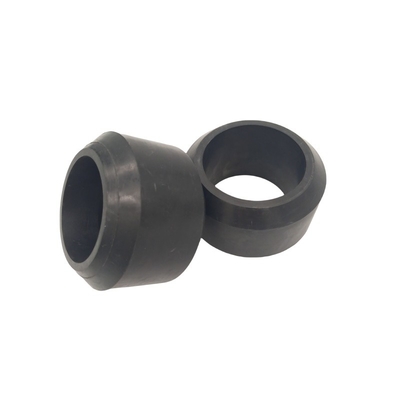

Aanpasbare Rubber Packer Elementen voor Hoge-Druk Omgevingen
Op maat gemaakte rubberen packer elementen in NBR, HNBR of FKM vereisen een gedefinieerd werkingsgebied en bijpassende gereedschapsgeometrie. Specificeer gezamenlijk differentiële druk, drukrichting, temperatuur en vloeistofsamenstelling. Cup-stijl afdichtingen en compressie-set elementen gebruiken verschillende afdichtingsmechanismen; identificeer de constructie op de tekening. Boorbaarheid is een vereiste voor het complete gereedschap en wordt niet alleen door het rubbermateriaal bepaald.
Kenmerken van de rubberen oliepacker cups:
1) Beoordeel de hoge-drukvereisten ten opzichte van de complete afdichtingsassemblage, steunruimtes en geselecteerde compound.
2) Definieer de acceptatie van lekkage en de drukvasthoudingsduur voor de beoogde bedrijfsomstandigheden.
3) Beschikbare maten en aangepaste geometrie worden beoordeeld aan de hand van een goedgekeurde tekening of monster.
4) Een druktest van 150°C (302°F) moet de testcompound, de fixture, de druk en de duur specificeren; bevestig de toepasbaarheid vóór bestelling.
5) Indien 30 drukcycli vereist zijn, definieer het cyclusbereik, de verblijftijd en de acceptatiecriteria.
6) Cupmaten tot een gevraagde 30 inch vereisen dimensionale en productiebevestiging.
Toepassing
Toepassingsomgeving: olie, gas, gascondensaat
Voor olie-, gas- of condensaattoepassingen moet de drukspecificatie de normale bedrijfsdruk, transiënte pieken en differentiële druk over de afdichting omvatten. Geef de bijpassende metaalgeometrie en spelingen onder belasting op, zodat de risico's op ondersteuning en extrusie met de rubbercompound kunnen worden beoordeeld.
Wij produceren zowel Wire Skeleton / Wire Mesh / Wire Frame Packer Cups als Rubber Packer Cups zonder gaas.
Nominale toepassingsmaten zijn onder meer 3,5, 4,5 en 5,5 inch. Geef de werkelijke boring, elementafmetingen, montage-interface en toleranties op; nominale buis- of casingmaat is niet de afgewerkte afdichtingsbuitendiameter.
| Bedrijfsdruk |
35 MPa toepassingsvereiste; verifieer de geselecteerde compound en de rating van de complete assemblage |
| Omgeving |
olie, gas, gascondensaat |
| Beschikbaar Materiaal |
FKM, HNBR of NBR; specificeer compound en compatibiliteit met de dienst |
Andere gerelateerde rubberproducten:
Onze producten worden veelvuldig gebruikt in allerlei auto's, machines, huishoudelijke apparaten, elektronische producten, elektrische apparaten, kantoorbenodigdheden, computers, olieapparatuur en hardware reserveonderdelen.
Wij kunnen ook olieveld rubber swab cups leveren
- De TA swab cup is een middelzware, volledig rubberen variabele lip cup die meer flexibiliteit biedt bij lichtere belastingen.
- De MV swab cup is een lichtgewicht, volledig rubberen cup met meerdere flexibele, omhoog gebogen lippen voor toepassingen met zandhoudende vloeistoffen. Bevestig de maat en de pasvorm van het gereedschap vóór selectie.
- De V swab cup is een ringvormige, enkelvoudige lip, flexibele, volledig rubberen cup gegoten op een stalen bus. Het is ideaal voor het oppompen van zandhoudende vloeistoffen en voor swappen met lichte belasting. Het is een enkele versie van de MV swab cup.
- De TUF swab cup is een flexibele, synthetische rubberen cup met verenstalen verstevigingsdraden voor zware belastingen, maar is flexibel genoeg voor lichte of middelzware belastingen.
- De UF swab cup is een universele, synthetische rubberen cup met sterke, flexibele verenstalen verstevigingsdraden.
- De J swab cup is een duurzame, zware cup met een lange, flexibele lip en sterke stalen verstevigingsdraden die een goede opwaartse afdichting bieden voor het oppompen van zware lasten.
- De GW swab cup is een zware, flexibele, enkelvoudige lip cup versterkt met verenstaaldraad. De oversized lip creëert een goede opwaartse afdichting.
Gegoten Rubberproducten
Rubber Gebonden met Metalen Producten
Geëxtrudeerde Rubberproducten
Verpakking en verzending
1: Express: S.F. ,DHL,UPS, TNT, FedEx etc., voor dringende en kleine bestellingen.
2: Luchtvracht: luchthaven naar luchthaven, of luchthaven naar deur.
3: Zeevracht: geschikt voor bulkgoederen. het duurt langer dan luchtvracht.
Ons bedrijf
Shanghai Qinuo Industry Co. Ltd werd opgericht in 2003, is een nieuwe en hightech onderneming die R&D, productie en verkoop integreert. Sinds de oprichting, houden we ons aan het concept "Kwaliteit voor Overleving, Innovatie Strijdt voor Ontwikkeling", continue ontwikkeling en innovatie, we hebben een goede reputatie thuis en in het buitenland verdiend.
Ons bedrijf biedt professionele kunststofonderdelen, rubberonderdelen en machinale onderdelen ontwerp- en productiediensten, producten voornamelijk gebruikt in auto's, huishoudelijke apparaten, machines en de olie-industrie en andere gebieden. We hebben een professioneel productie- en verkoopteam, "Hoge Kwaliteit, Hoge Professionaliteit, Hoge Efficiëntie" zijn de principes van handelen.
We hebben twee fabrieken, meer dan 30 spuitgietmachines, vormmachines en CNC-draaibanken. Ons bedrijf is gevestigd in Pudong New Area, Shanghai. Elegante omgeving, handig transport, slechts 30 minuten van ons bedrijf naar Pudong Airport.
Ons ISO 9001 kwaliteitsmanagementsysteem ondersteunt de kwaliteitscontrole van de productie. Materiaalcertificaten, dimensionale gegevens en eventuele aanvullende nalevingsdocumenten moeten bij de bestelling worden gespecificeerd.
Veelgestelde Vragen
1. Welke druk informatie is nodig?
Geef de operationele differentiële druk, de piekdruk en de drukrichting over de afdichting op.
Geef aan of de belasting stabiel, cyclisch of omgekeerd is, samen met de vereiste drukvasthoudtijd.
2. Wat beïnvloedt de drukcapaciteit?
a. Rubber compound en hardheid bij bedrijfstemperatuur.
b. Afmetingen van de bijpassende boring en steunruimtes onder belasting.
c. Geometrie van de cup lip of compressie-element.
d. Versterking of ondersteuning waar gebruikt.
e. Vloeistofsamenstelling en blootstellingsduur.
f. Installatieconditie en beweging van de gereedschapsinstelling.
g. Drukcycli en decompressiesequentie.
3. Hoe moet een druktest worden gespecificeerd?
1. Identificeer de exacte onderdeelrevisie en rubber compound.
2. Definieer de fixture en de bijpassende afmetingen.
3. Stel de druk, temperatuur en stabilisatietijd in.
4. Kom overeen over lekkagelimieten en cyclusvereisten.
5. Specificeer inspectie na de test en het vereiste rapport.
4. Wat moet een aangepaste aanvraag vergezellen?
1. Gereedschapsmodel en goedgekeurde tekening of origineel monster.
2. Afdichtingsafmetingen, toleranties en vereiste hoeveelheid.
3. Vloeistof, temperatuur en druk werkingsgebied.
4. Toepasselijke inspectie- en acceptatievereisten.
5. Vereiste identificatie, verpakking en documentatie.
Voor op maat gemaakte rubberen packer elementen voor zware druktoepassingen, dient u het complete werkingsgebied en de bijpassende geometrie in voor beoordeling van de voorgestelde compound en afdichtingsconstructie.
Stuur uw tekening of origineel monster voor beoordeling van aangepaste onderdelen; stem geometrie, materiaal en testvereisten af vóór productie.
