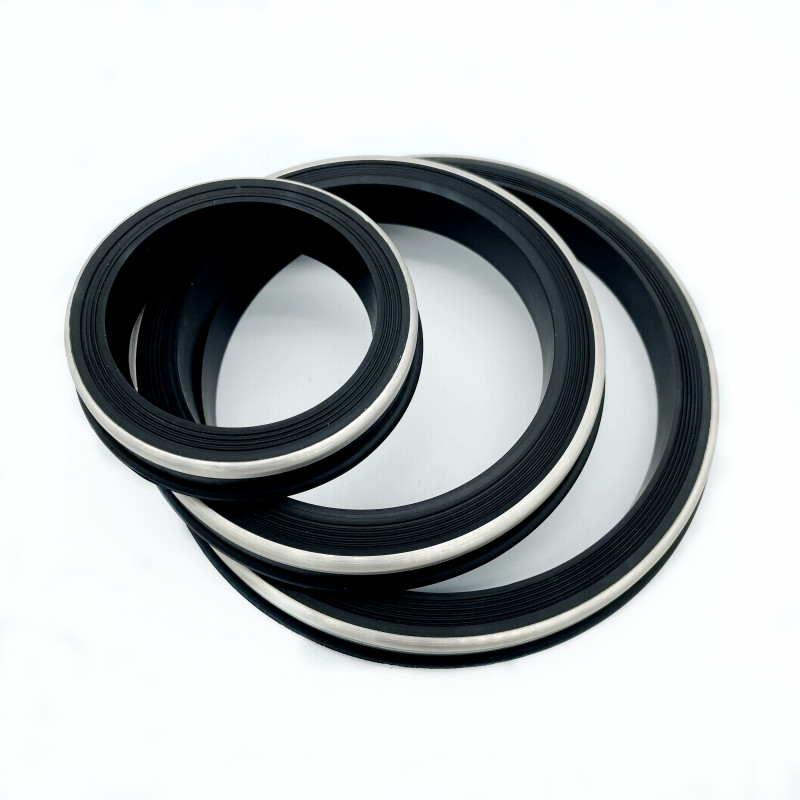

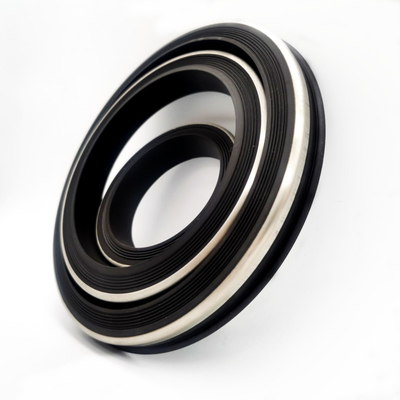

2, 3 en 4 Inch Figuur 1502 Wing Union Vervangingsafdichtingen met Roestvrijstalen Backing

Hammer union seals worden gebruikt in de verbindingen tussen flexibele slangen of leidingen in de olieboorindustrie. De afdichting zorgt voor een kritische vloeistofdichte verbinding binnen de union hardware.
Hammer unions bestaan uit een schroefdraadeinde, een moereinde en een hamernut die, wanneer aangedraaid, de assemblage afdichten met behulp van een elastomeerafdichting. De afdichting is voorzien van een lip om te voorkomen dat deze eruit valt wanneer deze omgekeerd wordt.
Sommige profielen zoals Fig 206, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. vereisen een Hammer Union Lip Seal of een 'O'Ring, afhankelijk van de maat van de Hammer Union.

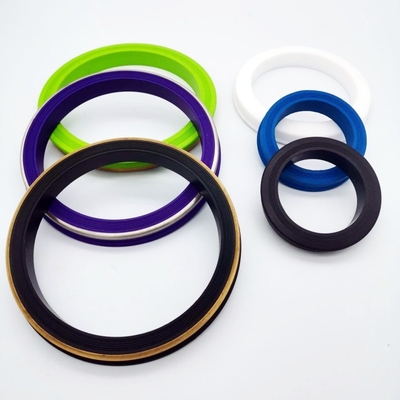

Wij produceren 1", 1,5", 2", 3", 4", 6" en 7" Hammer Union Seals in NBR, FKM of HNBR compounds, geselecteerd voor de gespecificeerde vloeistof- en servicevereisten. Naast de standaard gegoten rubberen afdichtingen, bieden we deze aan met een messing of roestvrijstalen anti-extrusie ring.

Figuur 1502 roestvrijstalen afdichtingen: maat- en compoundcontrole

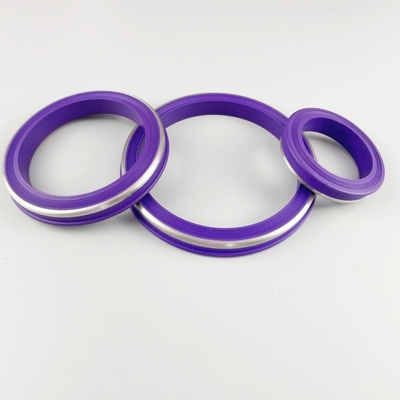

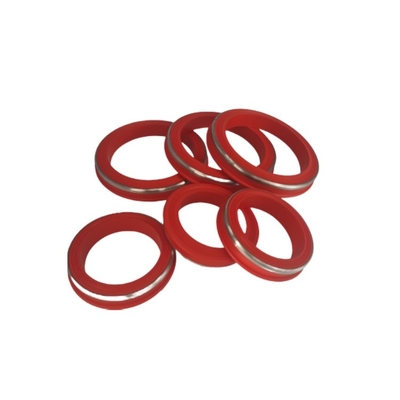

Voor de 2, 3 en 4 inch Figuur 1502 opties, bevestig de fabrikant van de union, het afdichtingsprofiel en de tekening van de roestvrijstalen backing. Specificeer alleen SS 304 als die kwaliteit vereist en bevestigd is voor het geselecteerde onderdeel. Aangepaste kleur is een identificatieoptie en definieert niet het rubbercompound of de servicecapaciteit. Geef de vloeistofsamenstelling, temperatuur, druk en benodigde hoeveelheid op met de goedgekeurde afmetingen. Geschiktheid voor zwavelgas vereist een compound-specifieke beoordeling; de polymernaam alleen is onvoldoende. Het bredere maatbereik hieronder is een catalogusreferentie en bepaalt niet dat elke maat hetzelfde backing-ontwerp gebruikt.

Wat wij Shanghai Qinuo Industry Bieden:

Rubberen O-ringen

• Rubberen O-ringen -As568 serie rubberen o-ringen/JB standaard rubberen o-ringen.
• Geïncapuleerde rubberen o-ringen - siliconen/ FKM rubberen o-ringen
• PTFE gecoate rubberen o-ringen - soorten gekleurde rubberen o-ringen

Hammer Union seals- 1" 1,5" 2 3" 4" 6" 7"

• Rubberen hammer union seals-Buna/FKM/HNBR rubber type
• Rubber met messing of roestvrijstalen back-up types

Swab cups

• V types 4" 5,5" etc.
• TA type
• MV type
• NUF type
• TUF type

​

Rubberen seal kits- aangepaste verpakking of label is beschikbaar

• #10 setting tool - Met burst disk
• #20 setting tool - Met burst disk
• AP Compact Setting Tool Kit
• Grease Tubes Seal Kit
• 3 1/2” Shorty Kits
• 3 - 1/8" Weight Bar Kit
• #10 Baker Firing Head Kit
• #20 Firing Head Kit
• #20 BP3.SEC kits
• #10 BP3.SEC kits
• T-BRT redress kit
• T-1 Set
• GC Stripper Head Redress Kits

Wireline Component Parts:

1) Pressure Relief Disc, ZD Plated (toepassing: rupture(bleeder) Disc)

2) Rubber Push Pin -zwart

3) Nylon Push Pin -natuurlijk

4) Retainer Nut, Steel, ZD Plated (plat, afgeschuind ook beschikbaar) (toepassing: retainer nut)

5) Threaded Steel Plug, met Lathe Cut (toepassing: 5" poort plug)

6) Threaded Brass Plug (toepassing: setting tool plug )
