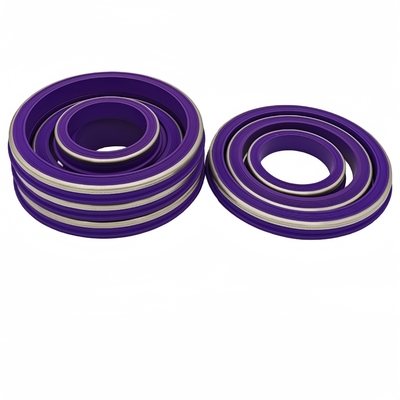

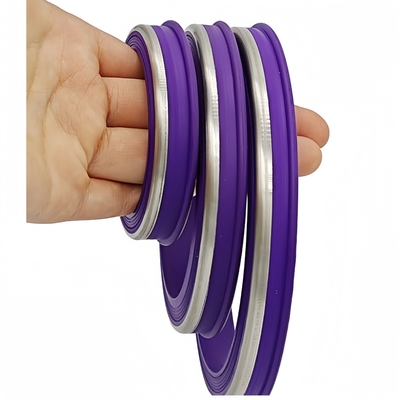

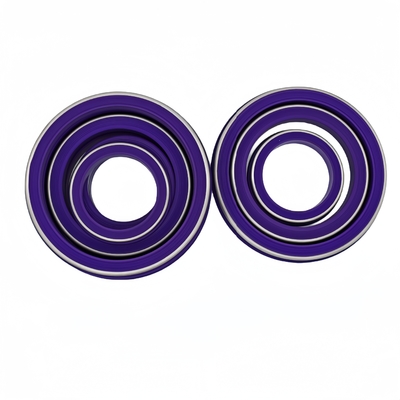

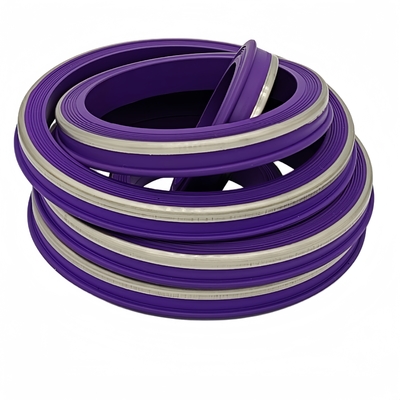

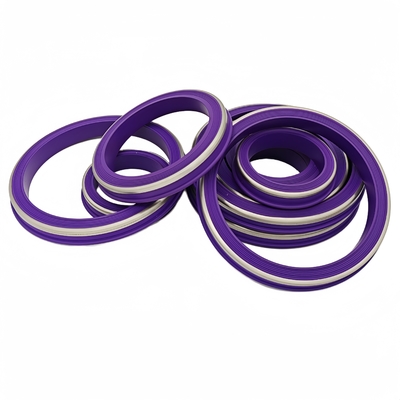

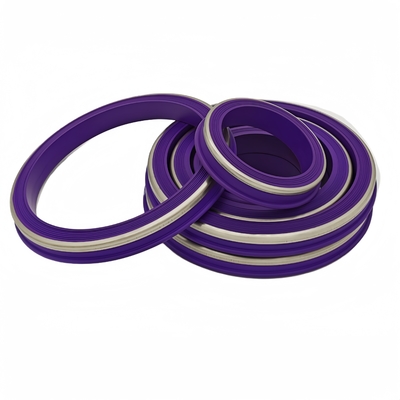

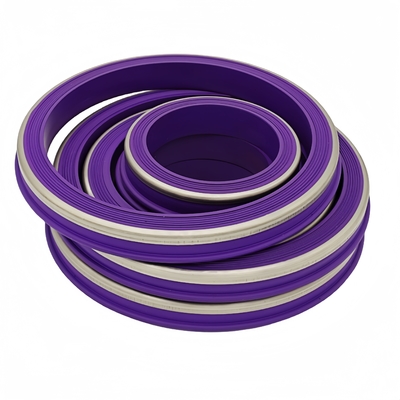

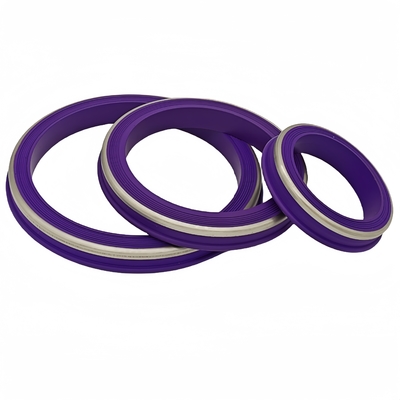

Paarse Hammer Union Afdichtingen — Compound Identificatie en Back-up Ring Pasvorm voor 1 tot 4-Inch Unions
Een hammer union afdichting is een type afdichting dat wordt gebruikt in pijpverbindingen van het hammer union-type. Hammer unions zijn een type snelkoppelingskoppeling die wordt gebruikt om twee stukken pijp met elkaar te verbinden. Ze worden vaak gebruikt in de olie- en gasindustrie, evenals in andere industrieën waar het belangrijk is om pijpen snel te kunnen verbinden en ontkoppelen.
Hammer union afdichtingen zijn gemaakt van een verscheidenheid aan materialen, waaronder elastomeren, metaal en composietmaterialen. De afdichtingsprestaties zijn afhankelijk van het goedgekeurde afdichtingsprofiel, de staat van de union, het compound en de installatie. Hammer union afdichtingen zijn verkrijgbaar in verschillende maten en stijlen om verschillende pijpmaten en toepassingen te accommoderen.
Hammer union afdichtingen zijn een cruciaal onderdeel van pijpverbindingen van het hammer union-type. Selecteer de afdichting op basis van de exacte fabrikant, figuur en nominale maat van de union; de drukclassificatie behoort tot de complete verbinding.
Sommige profielen zoals Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002 etc. vereisen een Hammer Union Lip Seal of een 'O'-ring, afhankelijk van de maat van de Hammer Union.
Nominale maten van unions zijn onder meer 1, 1,5, 2, 3, 4, 6 en 7 inch. Nitril-, FKM- of HNBR-kwaliteiten worden geselecteerd op basis van de werkelijke vloeistof en temperatuur; zure gasdienst vereist compound-specifieke kwalificatie. Naast de standaard gevulkaniseerde rubberen afdichtingen bieden we deze aan met een messing of roestvrijstalen anti-extrusie ring.
| Maat: |
1" 1,5" 2" 3" 4" 6" 7" |
| Materiaal: |
NBR, FKM of HNBR volgens goedgekeurd compound; PTFE vereist een aparte constructiebeoordeling |
| Types: |
rubber/ rubber+messing back-up/rubber+roestvrij staal back-up |
Hier zijn enkele voordelen van het gebruik van hammer union afdichtingen:
Snelle en eenvoudige installatie: Volg de procedure van de union-fabrikant en bevestig het profiel, de staat van de groef en de zitting van de steunring vóór montage.
Afdichtingspasvorm: Bevestig de afdichtingsgeometrie en installatie ten opzichte van de gespecificeerde union; lekprestaties vereisen apparatuurspecifieke acceptatie.
Duurzaam: Slijtage- en extrusiegedrag zijn afhankelijk van de goedgekeurde kwaliteit, de steungeometrie en de werkelijke bedrijfsomstandigheden.
Kosteneffectief: Hammer union afdichtingen zijn een kosteneffectieve optie voor het afdichten van pijpverbindingen van het hammer union-type.
Als u op zoek bent naar een betrouwbare en kosteneffectieve manier om pijpverbindingen van het hammer union-type af te dichten, dan zijn hammer union afdichtingen een goede optie.
Wat wij Shanghai Qinuo Industry Bieden:
Rubberen O-ringen
- Rubberen O-ringen - Rubberen O-ringen volgens AS568-serie/JB-standaard.
- Ingekapselde rubberen O-ringen - siliconen/ FKM rubberen O-ringen
- PTFE-gecoate rubberen O-ringen - diverse kleuren rubberen O-ringen
Hammer Union afdichtingen - 1" 1,5" 2'' 3" 4" 6" 7"
- Rubberen hammer union afdichtingen - Buna/FKM/HNBR rubber type

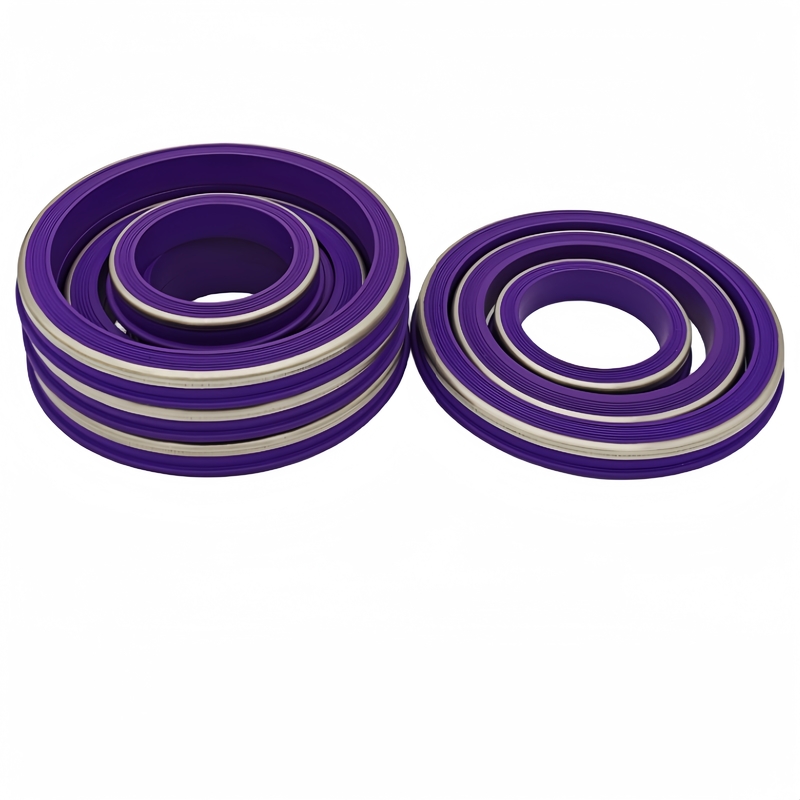

- Rubberen hammer union afdichtingen met messing/roestvrij staal back-up
Swab cups
- V-types 4" 5,5" etc.
- TA-type
- MV-type
- NUF-type
- TUF-type
Rubberen afdichtingskits - aangepaste verpakking of label is beschikbaar
- #10 instelgereedschap - Met barstdiameter
- #20 instelgereedschap - Met barstdiameter
- AP Compact Instelgereedschap Kit
- Vetbuizen Afdichtingskit
- 3 1/2” Shorty Kits
- 3 - 1/8" Gewichtsstang Kit
- #10 Baker Ontstekingskop Kit
- #20 Ontstekingskop Kit
- #20 BP3.SEC kits
- #10 BP3.SEC kits
- T-BRT revisiekit
- T-1 Set
- GC Stripper Hoofd Revisiekits
Wireline Componenten:
1) Drukvrijgave Schijf, ZD-geplateerd (toepassing: barstschijf (ontluchtingsschijf))
2) Rubberen Duwpen - zwart
3) Nylon Duwpen - natuurlijk
4) Borgmoer, Staal, ZD-geplateerd (plat, afgeschuind ook verkrijgbaar) (toepassing: borgmoer)
5) Schroefplug, met draaibankgesneden (toepassing: 5" poortplug)
6) Schroefplug van Messing (toepassing: instelgereedschap plug )
Rubberen Packer Elementen:
Rubberen Oliebespaarders:
Neem contact met ons op voor selectie van afdichting en back-up ring:
www.unionseal.com
Paarse Vervangingsafdichtingen: Identificeer het Bestaande Onderdeel Voordat U een Compound Kiest
| Vervangingscontrole |
Te verstrekken informatie |
| Identiteit van bestaande afdichting |
Verstuur het originele onderdeelnummer, de union-fabrikant en figuur, met foto's en een gedimensioneerde tekening. Paarse kleur is een identificatiedetail, geen bewijs van HNBR of FKM. |
| Dimensionale pasvorm |
Noteer de nominale union-maat, de afdichtingsdoorsnede, de lipafmetingen en de groefgeometrie. Vergelijkbaar uitziende afdichtingen van verschillende figuren vereisen afzonderlijke pasvormbevestiging. |
| Metalen ondersteuning |
Specificeer messing of roestvrijstalen back-up constructie en de positie ervan. Bevestig of de vervanging de steunring bevat. |
| Compound goedkeuring |
Identificeer de polymeer kwaliteit, vereiste hardheid en blootstelling aan vloeistoffen. PTFE is een aparte thermoplastische constructie in plaats van een gekleurd elastomeer equivalent. |
| Servicegrenzen |
Beoordeel temperatuurpieken, drukcycli en gassamenstelling ten opzichte van het goedgekeurde materiaal en de complete verbindingsspecificatie. |
