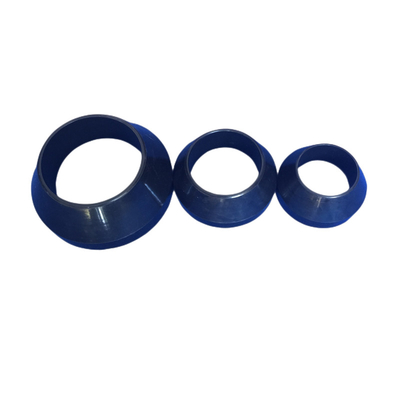

4.5“ 5,5“ van de de Olieverpakker van 35MPa NBR HMNR de Rubberkoppen Middenbeëindigen voor Olieveld

Custom NBR en HNBR packer cups voor 3,5, 4,5 en 5,5 inch toepassingen

Standaard packer cup types:

Wire packer cups:Met staal versterkte cups fungeren als directionele afdichtingen. Stem de geometrie van de inzetstukken, de liporiëntatie en de versterking af op de gereedschapstekening en de werkelijke boring. Enkele, dubbele of meerdere cupconfiguraties vereisen bevestiging voor de beoogde drukrichting.

Heavy-duty packer cups:Heavy-duty cups kunnen een dubbel mand-versterkingsontwerp gebruiken voor herhaaldelijke bewegingen, zoals het reinigen van de put. Specificeer de mandgeometrie, metaalbehandeling, rubbercompound en montage details; de constructie heeft een eigen montageclassificatie nodig.

All-rubber packer cups:All-rubber cups hebben geen staalversterking in het cupdeel. Bevestig het lip profiel, de compound en eventuele aparte inzetstukken met betrekking tot flexibiliteit, blootstelling aan vloeistoffen en slijtage-eisen.

Threaded packer cups:Threaded cups worden verbonden via een gespecificeerd inzetstuk. Geef de schroefdraadvorm, maat en koppeling op. Stoomtoepassingen vereisen compound-specifieke kwalificatie; geschiktheid voor hogedruk reiniging mag niet worden aangenomen.

Voor nominale 3,5, 4,5 of 5,5 inch toepassingen, geef de werkelijke binnendiameter van de tubing of casing en de gereedschapstekening op. Bredere toepassingen van 1-1/4 inch tubing tot 7 inch casing en aangepaste maten vereisen een aparte geometrie beoordeling.

Kenmerken van de rubber olie packer cups:

1) Definieer de differentiële druk, temperatuur en vloeistofsamenstelling voor de geselecteerde compound.

2) Keur het cup profiel, de montage interface en de versterking waar gebruikt goed.

3) Bevestig de afgewerkte afmetingen en toleranties voor elke nominale toepassingsmaat.

4) Een gevraagde druktest van 150°C (302°F) vereist een overeengekomen armatuur, compound en acceptatiegrenzen.

5) Specificeer het laadbereik, de temperatuur en de verblijftijden voor elke 30-cycli eis.

6) Grote cups, inclusief een gevraagde diameter van 30 inch, vereisen fabricage- en tekeningbeoordeling.

Custom NBR en HNBR packer cups worden gedefinieerd door een goedgekeurde tekening of monster voor het beoogde olieveld gereedschap. Nominale 3,5, 4,5 en 5,5 inch aanduidingen identificeren de toepassingsmaat; elk vereist afgewerkte cupafmetingen, passende boring en montage-eisen vóór productie.

Wij produceren zowel Wire Skeleton / Wire Mesh / Wire Frame Packer Cups als Rubber Packer Cups zonder gaas.

Tekening-gebaseerde aanpassing omvat cupgeometrie, compound en versterkingseisen voor de gespecificeerde assemblage. Identificeer de revisie van het onderdeel en of de bestelling inzetstukken of montagehardware bevat. Boorbaarheid en zonale isolatieprestaties vereisen volledige gereedschapsbevestiging.

Andere gerelateerde rubberproducten:

Verpakking en verzending :

1: Express: S.F. ,DHL,UPS, TNT, FedEx etc., voor dringende en kleine bestellingen.

2: Luchtvracht: luchthaven naar luchthaven of luchthaven naar deur.

3: Zeevracht: geschikt voor bulkgoederen. het zal langer duren dan luchtvracht.

2020 China Shanghai CIPPE tentoonstelling

Voorbereiden van een Custom Packer Cup Tekening

Toon afgewerkte buiten- en binnendiameters, totale hoogte, werkende lip profiel en montage kenmerken met toleranties. Inclusief versterking of inzetstuk details en geef de drukrichting en geïnstalleerde oriëntatie aan.

Bij gebruik van een origineel monster, geef aan of het nieuw of gebruikt is. Lever de passende boring en gereedschapsdetails en identificeer slijtage of vervorming; monster metingen mogen niet automatisch de originele ontwerp afmetingen vervangen.

Inclusief vereiste hoeveelheid, compound, hardheid, vloeistofsamenstelling en het druk-temperatuur envelope. Een gevraagde blootstelling van 220°C vereist compound- en assemblagekwalificatie. Stem monster goedkeuring, inspectie afmetingen en testdocumentatie af vóór productie.

Welkom om contact met ons op te nemen voor meer informatie over de rubber olie packers.
