ISO9001 de goedgekeurde Professionele Hydraulische Druk van Lippenverbinding 1-150000 Psi

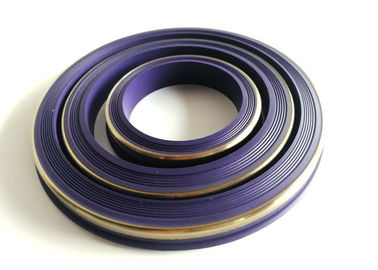

Industriële Hammer Union Vervangingsafdichtingen met Gespecificeerde Metalen Ondersteuning

Productomschrijving

Een hammer union bestaat uit een schroefdraadeind, een moereind en een hamernut die, wanneer vastgedraaid, een composietafdichtingsassemblage comprimeert, waardoor lekkage wordt voorkomen.

De afdichtingsassemblage bestaat uit een metalen inzetstuk van een afmeting die in de afdichtingsgroef van conventionele hammer unions past en een kleine afdichting die werkt tussen het inzetstuk, het schroefdraadeind en het moereind.

De kleine afdichting is gemakkelijk een O-ring of een Hammer Union Seal (Lip Seal) en is van een afmeting die wordt gecomprimeerd wanneer de afdichtingsassemblage in het schroefdraadeind van de hammer union wordt geplaatst.

Een hammer union is de complete metalen verbinding; de afdichting is het vervangbare afdichtingselement. Bevestig de tekening van de fabrikant en de groef voor elke verbinding.

Figuurverwijzingen 602, 1002, 1502, 2002 en 2202 vereisen hun eigen afdichtingstekening en servicebeoordeling.

Beschikbare maat : 1", 2", 3", 4" en 5"

                                         Toepassing

NBR nitril hammer union afdichtingsringen zijn vervangende afdichtingselementen voor compatibele slang- en pijpverbindingen die worden gebruikt in olieboorapparatuur. Specificeer de nominale verbindingsmaat, de union figuur en de originele afdichtingstekening zodat elke ring overeenkomt met de beoogde groef.

Materiaal:

Selecteer voor een afdichting van een union op maat één compound en hardheid per tekening. NBR, nitril en Buna-N identificeren dezelfde polymeerfamilie; HNBR/HSN, FKM en PU zijn aparte opties. PTFE is een aparte thermoplastische keuze die een eigen ontwerpbeoordeling vereist.

Shanghai Qinuo Industry produceerde een volledige lijn van Hammer Union Seals.

Voor Figure 1502 aanvragen, bevestig de volledige union fabrikant rating en toepasselijke proefdruk documentatie. Een vervangende afdichting heeft geen onafhankelijke assemblage drukclassificatie.

Aanvragen voor afdichtingen met messing- of roestvrijstalen ondersteuning vereisen de gespecificeerde metaalkwaliteit, ondersteuningsgeometrie en originele groeftekening.

Andere afdichtingsaanvragen; bevestig materiaal, figuur en tekening voor elk item:

1" HAMMER UNION LIP SEAL RING, BUNA

1-1/2" HAMMER UNION LIP SEAL RING, BUNA

2" HAMMER UNION LIP SEAL RING, BUNA

3" HAMMER UNION LIP SEAL RING, BUNA

1" HAMMER UNION LIP SEAL RING,

1-1/2" HAMMER UNION LIP SEAL RING,

2" HAMMER UNION LIP SEAL RING,

3" HAMMER UNION LIP SEAL RING,

2" HAMMER UNION SEAL RING, BUNA MET MESSING BACKING

3" HAMMER UNION SEAL RING, BUNA MET MESSING BACKING

4" HAMMER UNION SEAL RING, BUNA MET MESSING BACKING

2" HAMMER UNION SEAL RING, MET MESSING BACKING

3" HAMMER UNION SEAL RING, MET MESSING BACKING

4" HAMMER UNION SEAL RING, MET MESSING BACKING

2" HAMMER UNION SEAL RING, BUNA MET ROESTVRIJSTALEN BACKING

3" HAMMER UNION SEAL RING, BUNA MET ROESTVRIJSTALEN BACKING

4" HAMMER UNION SEAL RING, BUNA MET ROESTVRIJSTALEN BACKING

Andere gerelateerde rubberproducten voor olieboorgebruik:

                                   Verpakking en verzending

1: Express: S.F. ,DHL,UPS, TNT, FedEx etc, voor dringende en kleine bestellingen.

2: Luchtvracht: luchthaven naar luchthaven of luchthaven naar deur.

3: Zeevracht: geschikt voor bulkgoederen. het duurt langer dan luchtvracht.

                                            Ons bedrijf

Shanghai Qinuo Industry Co. Ltd

werd opgericht in 2003, is een nieuwe en high-tech onderneming die R&D, productie en verkoop integreert. Sinds de oprichting, houden we ons aan het concept "Kwaliteit voor Overleven, Innovatie Strijdt voor Ontwikkeling", continue ontwikkeling en innovatie, we hebben een goede reputatie thuis en in het buitenland verdiend.

Ons bedrijf biedt professionele kunststofonderdelen, rubberonderdelen en machinale onderdelen ontwerp- en productiediensten, producten voornamelijk gebruikt in auto's, huishoudelijke apparaten, machines en de olie-industrie en andere gebieden. We hebben een professioneel productie- en verkoopteam, "Hoge Kwaliteit, Hoge Professionaliteit, Hoge Efficiëntie" zijn de principes van handelen.

We hebben twee fabrieken, meer dan 30 spuitgietmachines, vormmachines en CNC-draaibanken. Ons bedrijf is gevestigd in Pudong New Area, Shanghai. Elegante omgeving, handige transport, slechts 30 minuten van ons bedrijf naar Pudong Airport.

We hanteren een uitgebreid kwaliteitsmanagementsysteem, materiaal-conformiteitsdocumentatie wordt beoordeeld tegen de gespecificeerde product- en ordervereisten, onze producten worden voornamelijk geëxporteerd naar de Verenigde Staten, Canada, Groot-Brittannië, Duitsland, Finland, Nieuw-Zeeland, Australië en andere landen en regio's.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

Op maat gegoten rubberen componenten voor olievelden geleverd volgens afgesproken tekeningen en materiaalspecificaties

One-stop service, van matrijsontwerp tot eindproducten.

Stuur de componenttekening, materiaaleisen en serviceomstandigheden voor een productieaanvraag.

Qinuo Apparatuurlijst:

Qinuo Materiaalverwerkingsbereik:

Qinuo Maatwerk Mogelijkheden:

De stappen van de productie:

Hydraulische Union Lip Seal Aanvragen: Definieer Statische Verbindingsbelasting

De bestaande productinformatie beschrijft een hammer union vervangingsafdichting. Als de aanvraag de term hydraulische lip seal gebruikt, identificeer dan of deze verwijst naar deze union verbinding of een bewegende cilinderstang- of zuigerafdichting. Deze toepassingen vereisen verschillende sectietekeningen en mogen niet als gelijkwaardig worden beschouwd.

Voor de union verbinding, stuur de fabrikant figuur, nominale maat, afdichtingsprofiel en eventuele metalen ondersteuningsdetails. Verstrek de hydraulische vloeistof formulering, additieven, normale en piek temperaturen en drukcyclus voor compound beoordeling. Bevestig de volledige union rating uit de documentatie van de fabrikant.

Specificeer één materiaalkwaliteit en hardheid per tekening, met dimensionale en steekproef-acceptatiecriteria. ISO 9001 verwijst naar het kwaliteitsmanagementsysteem en keurt geen afdichting goed voor een bepaald drukbereik. Elke speciale gas-, decompressie- of kwalificatievereiste moet worden gedefinieerd voor het geselecteerde compound en de toepassing.
